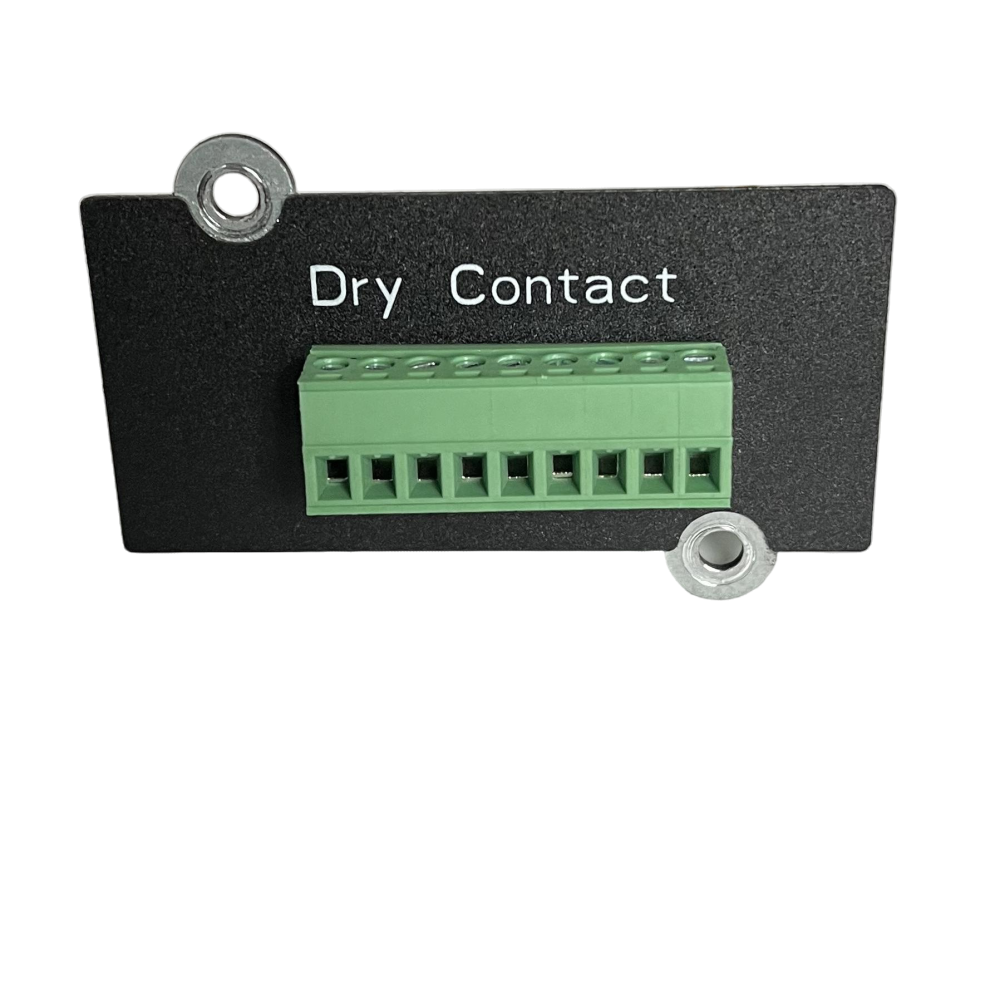

Karta Dry Contact do FLIX

Karta Dry Contact do FLIX

Karta styków bezpotencjałowych udostępniająca sygnały informujące o stanie pracy zasilacza

Kompatybilność: FLIX

15-DKFL-AS400

Cechy produktu

  • Karta udostępnia styki bezpotencjałowe do zdalnego monitorowania stanu pracy UPS
  • Styk wejściowy pozwalający na wykonanie operacji wyłączenia UPS

Definicja styków

PIN Sygnalizacja Rodzaj styku Opis
1 Awaria UPS Wyjście Otwarty: UPS działa nieprawidłowo.
Zamknięty: UPS działa normalnie.
2 Alarm ogólny Wyjście Otwarty: Alarm UPS
Zamknięte: UPS działa normalnie
3 GND GND GND, sygnał wspólny i masa do zewnętrznego zasilania 12-24Vdc
4 Zdalne wyłączenie UPS Wejście Używany z zewnętrznym zasilaczem. Jeśli podłączony do zasilania, UPS przełącza się na Bypass lub wyłącza się, jeśli Bypass jest niedostępny.
5 Wspólny Wspólny Wspólne połączenie sygnału wyjściowego.
Podłączenie do zasilania sygnału wejściowego.
6 Bypass Wyjście Zamknięty: UPS pracuje w trybie Bypass
Otwarty: UPS nie pracuje w trybie obejścia.
7 Niski poziom naładowania baterii (Low Battery) Wyjście Otwarty: alarm niskiego poziomu naładowania baterii
Zamknięty: pojemność baterii normalna lub nie w trybie baterii
8 Praca normalna Wyjście Zamknięty: UPS pracuje w trybie normalnym.
9 Awaria zasilania Wyjście Otwarty: zanik napięcia zasilającego
Typ karty
Karta styków bezpotencjałowych
