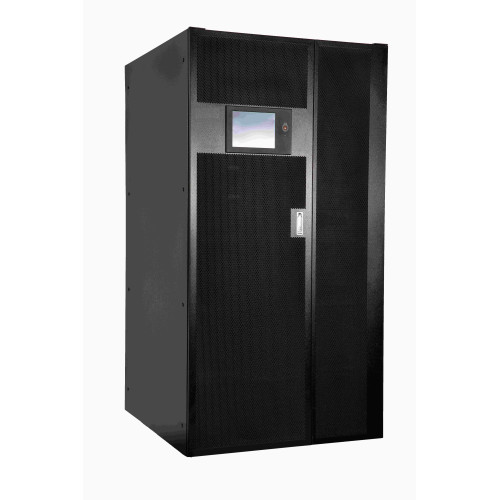

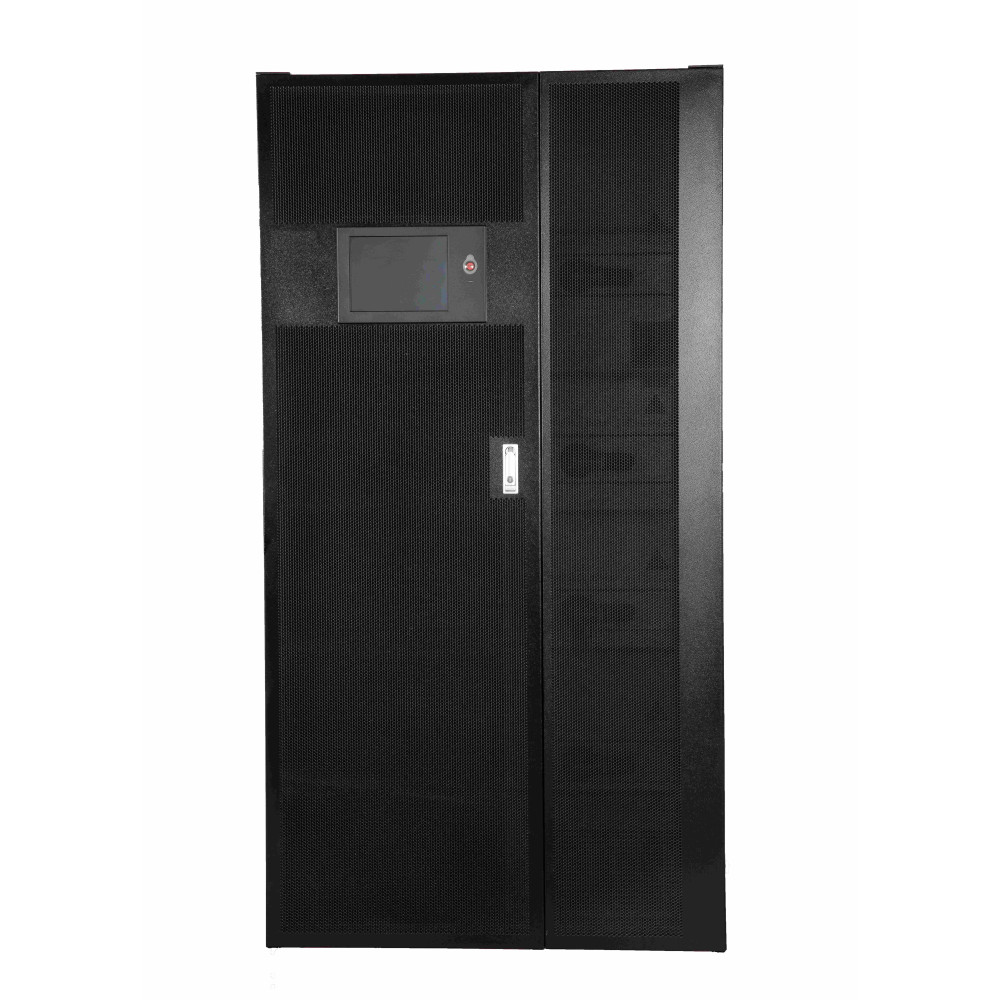

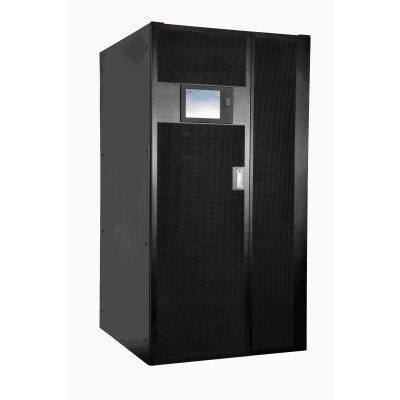

UPS COVER MAXSAFE 505

UPS COVER MAXSAFE 505

Zasilacz modułowy COVER Online Double-Conversion, o mocy 500kVA/500kW. Obudowa wyposażona w moduły mocy HotSwap 50kW. Układ faz 3:3.

11-MXS-OB-500

Niezbędne akcesoria

Komunikacja

Moduł mocy

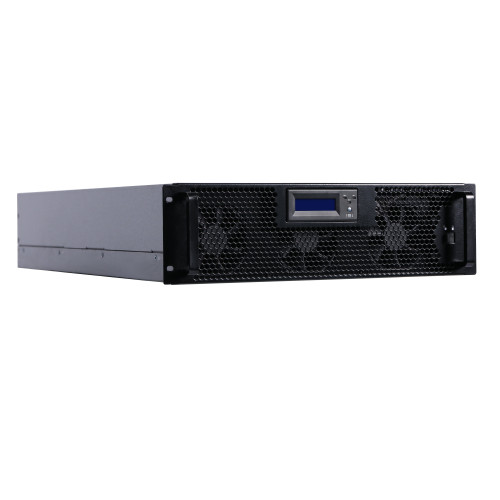

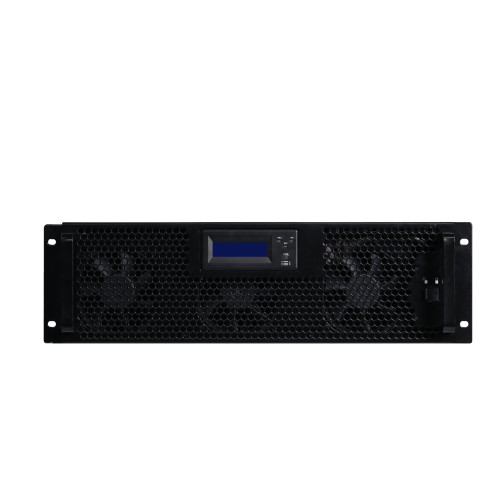

Moduł Mocy MAXSAFE PM50

Moduł Mocy MAXSAFE PM50

CHARAKTERYSTYKA

  • Technologia True On-Line Double Conversion zapewnia doskonałe parametry napięcia wyjściowego bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Prostownik IGBT najbardziej zaawansowana technologia zapewniająca bardzo niskie THDi oraz wysoki wejściowy współczynnik mocy równy 0,99.

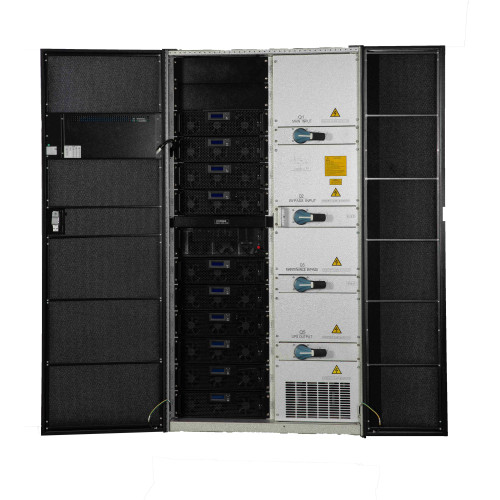

  • Konstrukcja modułowa zapewnia łatwą skalowalność mocy w zakresie 50 - 300 kW, 50 - 400 kW, 50 - 500 kW lub 50 – 600kW w dowolnym czasie, bez przerywania pracy systemu - wymiana „Hot Swap”. Rozwiązanie modułowe minimalizuje MTTR (Mean Time To Repair) oraz gwarantuje możliwość konfiguracji systemu nadmiarowego N+X w obrębie pojedynczej obudowy, zwiększając tym samym poziom niezawodności systemu zasilania.
  • Bypass automatyczny - bezprzerwowy zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Bypass serwisowy umożliwia serwis urządzeń bez wyłączania zasilanych odbiorników.
  • Dual Input Lines Osobne zasilanie toru Bypass daje możliwość zapewnienia rezerwowego źródła zasilania dla odbiorników nawet w przypadku awarii urządzenia lub zadziałania zabezpieczeń UPS w torze głównym.
  • Interfejsy komunikacyjne:
  • - RS232, RS485 do odczytu i monitorowania parametrów, zarządzania pracą oraz konfiguracji zasilacza UPS,
  • - DryContact styki przekaźnikowe do współpracy z systemami BMS
  • - SNMP integracja z systemami zarządzania siecią typu NMS
  • Złącze Zdalnego Wyłącznika P. Poż. (EPO) dla zapewnienia zdalnego odłączenia zasilania odbiorników w przypadku pożaru,
  • Kolorowy, dotykowy panel kontrolno-monitorujący 10,4” LCD ułatwia obsługę UPS, pozwala na diagnostykę parametrów i trybu pracy zasilacza oraz umożliwia rejestrację zdarzeń.
  • Małe wymiary UPS UPS 600 kW zajmuje przestrzeń 1,1 m² i zapewnia upakowanie mocy na poziomie 545 kW/m².
  • Wysoka sprawność urządzenia (>96,5%) ogranicza emitowane ciepło, dzięki czemu ewentualne chłodzenie pomieszczeń jest prostsze, a eksploatacja UPS jest znacznie tańsza.
  • Tryb ECO-Mode pozwala na znaczną redukcję kosztów pracy urządzenia oraz praktycznie eliminuje emisję ciepła dzięki sprawności >99%.
  • Tryb "Sleep Mode" umożliwia automatyczne wyłączanie modułów mocy, jeśli moc zasilanych odbiorów jest bardzo mała, dzięki czemu minimalizowane są straty mocy.
  • Funkcja self -aging pozwala na przetestowanie urządzenia z pełnym obciążeniem, nawet bez podłączonych odbiorników.
  • Automatyczna diagnostyka i cyfrowe sterowanie (32 bit DSP x2) gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Najwyższa wartość wyjściowego współczynnika mocy 1,0 pozwala na obciążenie zasilacza pełną mocą czynną.
  • Szeroki zakres napięcia wejściowego w trybie pracy normalnej zapewnia stabilną pracę urządzenia bez konieczności korzystania z baterii, co znacząco wpływa na wydłużenie ich żywotności.
  • Szeroki zakres częstotliwości wejściowej w trybie pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci o niestabilnych parametrach oraz przy zasilaniu z agregatu prądotwórczego.
  • Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, zwiększa ich żywotność oraz obniża koszty eksploatacji. Funkcja kompensacji temperaturowej napięcia ładowania.
  • Doskonała jakość napięcia wyjściowego osiągana dzięki zastosowaniu 3-poziomowego falownika IGBT, z wykorzystaniem zaawansowanej technologii sterowania PWM sprawia, że dostarczane jest napięcie o stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Duża przeciążalność zapewnia ochronę urządzenia oraz ciągłość zasilania przy występowaniu przejściowych stanów nieustalonych.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami.
  • Konfigurowalność parametrów pracy napięcia nominalne, częstotliwości, preferowane tryby pracy, sposób komunikacji - znacznie poszerza gamę możliwych zastosowań.
  • Konfiguracje redundantne:
  • - praca równoległa nadmiarowa dla zwiększenia niezawodności
  • - praca równoległa pojemnościowa dla zwiększenia mocy - max. 2400kW
  • - praca HotStandby
  • - praca Dual Bus (z wykorzystaniem LBS)

PARAMETRY TECHNICZNE

Model MAXSAFE 505
Moc 500kVA / 500kW
Ilość faz WE : WY 3:3
Budowa Modułowa HotSwap
Wejście
Napięcie zasilające 380 / 400 / 415 Vac
Zakres napięcia 304 VAC - 478 VAC dla 100% obciążenia
228 VAC - 304 VAC obciążenie ograniczone liniowo do 80%
Częstotliwość 50 / 60Hz
Zakres częstotliwości -20% do +20%
THDi <3%
Wejściowy współczynnik mocy ≥0,99
Wyjście
Maksymalna ilość modułów mocy 12 x 50 kW
Konfiguracja nadmiarowa modułów 10+2
Napięcie nominalne 380 / 400 / 415 Vac
Współczynnik mocy 1,0
Regulacja napięcia statyczna/dynamiczna ±1% / ±2%
Częstotliwość nominalna 50 / 60 ± 0,01 %
Odporność na przeciążenia falownika 105% - 110% - 60 min., 110% - 125% - 10 min., 125% - 150% - 1 min., >150% - 0.2 sec.
Odporność na przeciążenia bypass 110% - praca ciągła, 130% - 5 min., 150% - 1 min., >150% - 0.2 sec.
Odporność zwarciowa 300% wartości prądu nominalnego przez 200 ms
Sprawność w trybie On-Line >96,5%
Sprawność Eco Mode 99%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Baterie
Start z baterii Tak
Rodzaj akumulatorów VRLA, AGM, żel, Li-ion
Ilość baterii w łańcuchu

30 - 344 szt. x 12V z redukcją mocy UPS

36 - 44 szt. x 12V dla pełnej mocy UPS

Maksymalny prąd chargera 156 A
Czas ładowania 3 – 8 godzin do 90% pojemności (konfigurowalny)
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 1000 x 1100 x 2000mm
Masa obudowy bez modułów 372,5 kg
Masa modułu mocy 33,5 kg
Masa w pełni obsadzonego UPS 774,5 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy Dotykowy kolorowy wyświetlacz LCD 10,4'', wskaźniki LED, panel LCD na każdym module mocy, alarm dźwiękowy

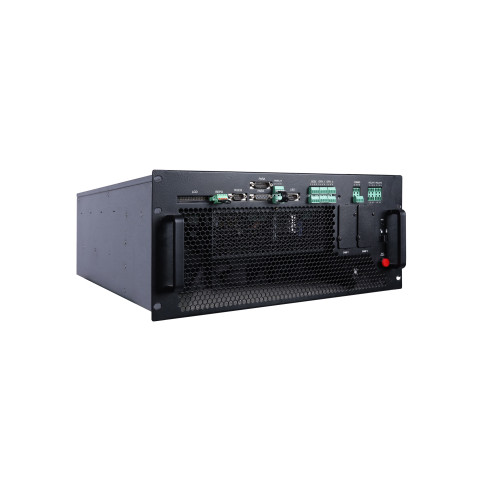

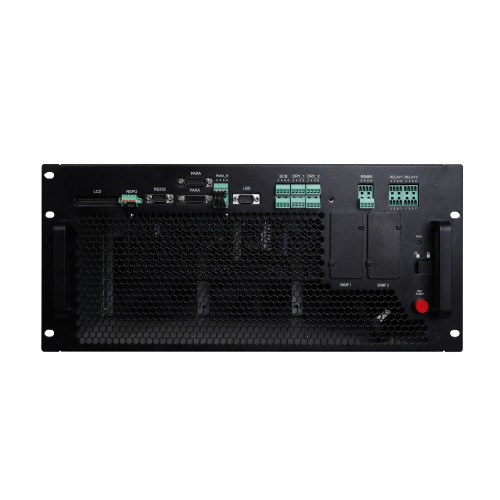

Komunikacja RS232, RS485/MODBUS RTU, USB, REPO, LBS, Złącze do pracy równoległej, DryContact
Warunki środowiskowe
Poziom hałasu <70 dB
Dopuszczalna temperatura pracy 0°C ÷ 40°C
Zalecana temperatura pracy 15 °C ÷ 25 °C
Temperatura składowania -25°C ÷ 55°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN62040-1:2019, EN62040-3:2011
Bezpieczeństwo EN62040-2:2018, CE
Wyposażenie opcjonalne
- Karta SNMP
- Układ kompensacji napięcia ładowania
- Czujnik warunków środowiskowych (EMD)
- Zewnętrzny wyłącznik awaryjny P.Poż.
- Bezprzerwowy bypass zewnętrzny, serwisowy
- Kable pracy równoległej pomiędzy jednostkami UPS
- Zdalny panel LCD
- Układ synchronizacji 2 UPS - LBS (Load BUS Synchronization)

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
500
Moc czynna [kW]
500
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
3:3
Output PF:
1
