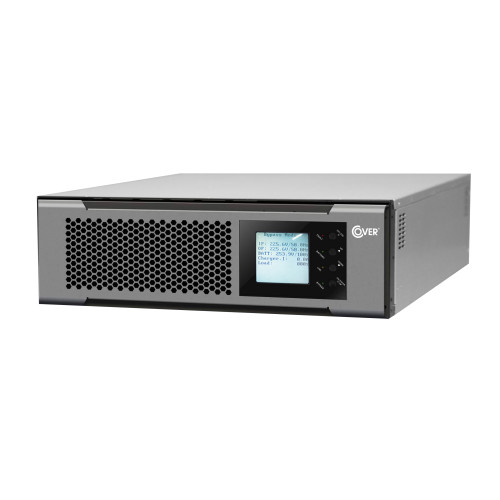

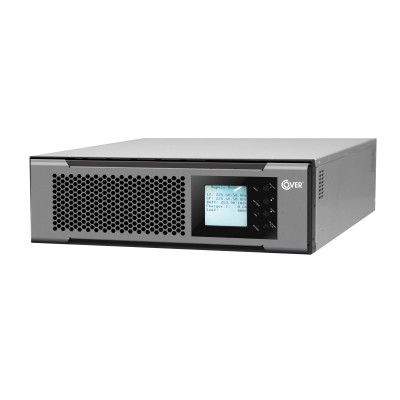

UPS COVER PKX 10K

UPS COVER PKX 10K

Zasilacz awaryjny COVER Online Double-Conversion, o mocy 10kVA/10kW. Moduły mocy HotSwap do montażu w obudowie Rack - praca równoległa do 10 sztuk (100kW). Układ faz 3:3.

11-PKX3-0100

CHARAKTERYSTYKA

  • Technologia True On-Line Double Conversion zapewnia doskonałe parametry napięcia wyjściowego bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Budowa modułowa Hot Swap zwiększa niezawodność, skraca czas serwisu oraz umożliwia rozbudowę systemu przez dodanie modułów mocy, aby zapewnić zasilanie dla zwiększonej mocy odbiorników lub dla zwiększenia niezawodności w konfiguracji N+1 lub N+M.
  • Prostownik IGBT najbardziej zaawansowana technologia zapewniająca bardzo niskie THDi oraz wysoki współczynnik mocy.
  • Bypass automatyczny - bezprzerwowy zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Interfejsy komunikacyjne:
  • - USB do monitorowania i zarządzania pracą zasilacza UPS.
  • - SNMP integracja z systemami zarządzania siecią typu NMS,
  • - Złącze Zdalnego Wyłącznika P. Poż. (REPO) dla zapewnienia zdalnego odłączenia zasilania odbiorników w przypadku pożaru,
  • Panel kontrolno-monitorujący LCD oraz wskaźnik LED umożliwiają diagnostykę parametrów i trybu pracy zasilacza oraz rejestrację zdarzeń.

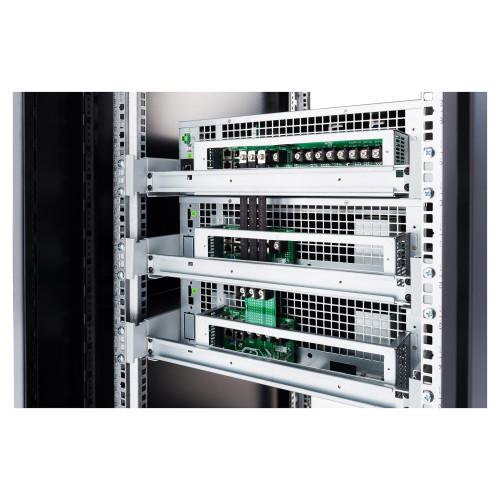

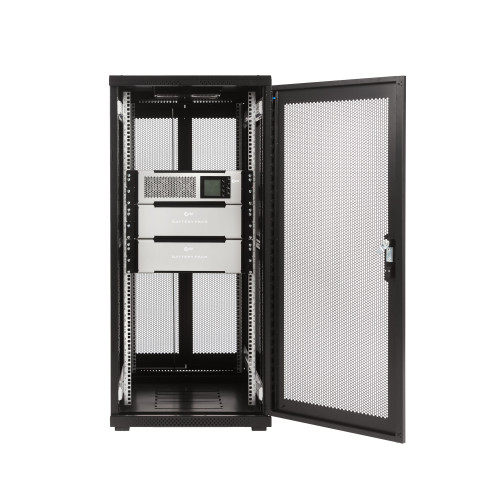

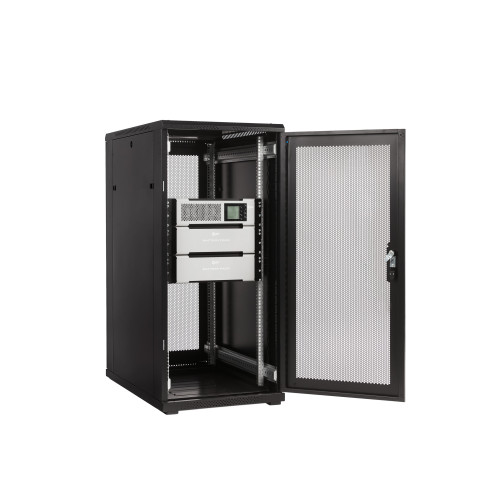

  • Małe wymiary moduły przystosowane do montażu w standardowych szafach Rack 19”.
  • Wysoka sprawność urządzenia (>95%) osiągana w szerokim zakresie wartości obciążenia, ogranicza emitowane ciepło, dzięki czemu ewentualne chłodzenie pomieszczeń jest prostsze a eksploatacja tańsza.
  • Tryb ECO-Mode pozwala na znaczną redukcję kosztów pracy urządzenia oraz praktycznie eliminuje emisję ciepła.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami.
  • Konfigurowalność parametrów pracy napięcia nominalne, częstotliwości, preferowane tryby pracy, sposób komunikacji - znacznie poszerza gamę możliwych zastosowań.
  • Automatyczna diagnostyka i cyfrowe sterowanie gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Wysoka wartość wejściowego współczynnika mocy 0,99 ogranicza wartość prądu pobieranego przez urządzenie z sieci.
  • Wysoka wartość wyjściowego współczynnika mocy 1,0 pozwala na obciążenie zasilacza pełną mocą czynną.
  • Szeroki zakres napięcia wejściowego w trybie pracy normalnej zapewnia stabilną pracę urządzenia bez konieczności korzystania z baterii, co znacząco wpływa na wydłużenie ich żywotności.
  • Szeroki zakres częstotliwości wejściowej w trybie pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci o niestabilnych parametrach oraz przy zasilaniu z agregatu prądotwórczego.
  • Prostota obsługi łatwość przyłączenia do sieci oraz proste załączanie i wyłączanie urządzenia nie wymaga od użytkownika specjalnych kwalifikacji.
  • Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, zwiększa ich żywotność oraz obniża koszty eksploatacji.
  • Start z baterii zapewnia możliwość włączenia UPS nawet w sytuacji braku napięcia sieci zasilającej.
  • Doskonała jakość napięcia wyjściowego osiągana dzięki zastosowaniu 3-poziomowego falownika IGBT, z wykorzystaniem zaawansowanej technologii sterowania PWM sprawia, że dostarczane jest napięcie o stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Praca równoległa nadmiarowa możliwość zastosowania w pracy równoległej nadmiarowej dla zwiększonej mocy lub niezawodności (N+1, N+M).

CZAS AUTONOMII

EBM PKX Obciążenie Czas autonomii [min]
PKX 10K

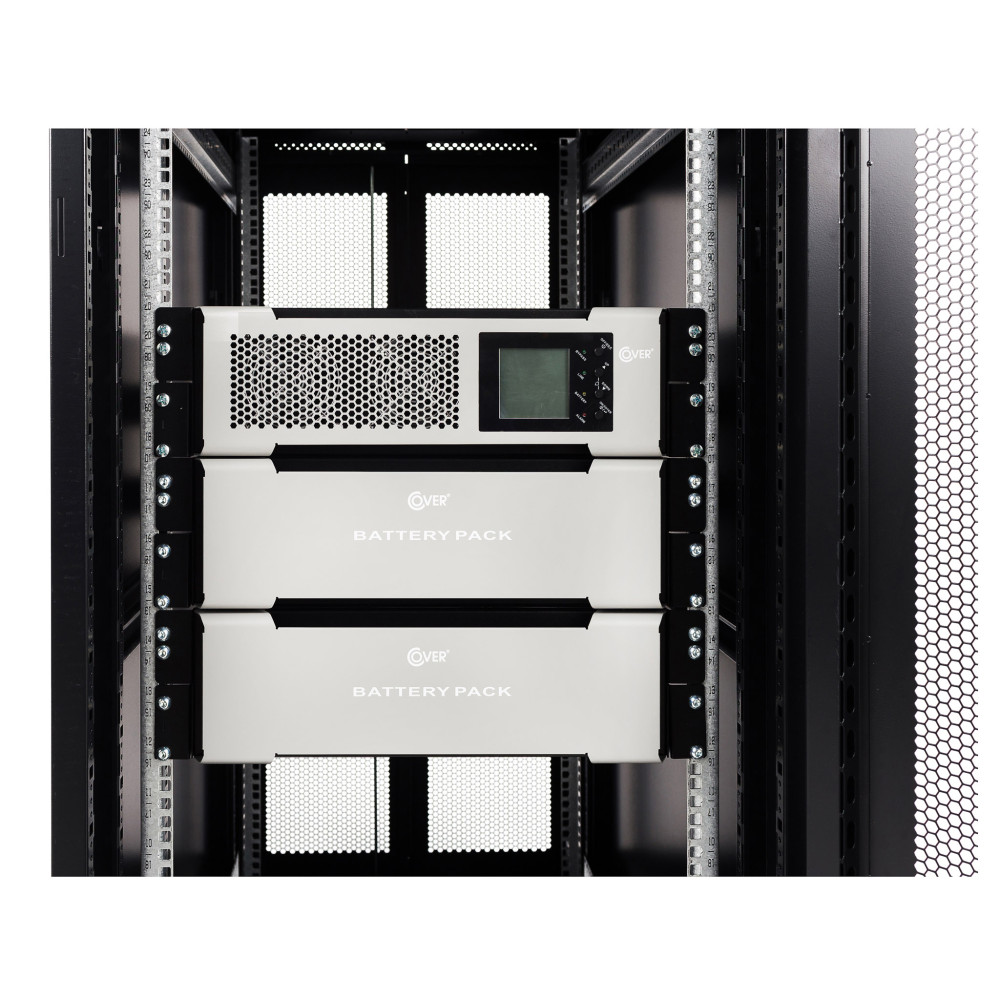

UPS +2xEBMs (40x9Ah) 100% 11
75% 16.8
50% 28.7
25% 64.8
UPS + 4xEBMs (2x40x9Ah) 100% 28.6
75% 42.1
50% 64.8
25% 170.8
UPS + 6xEBMs (3x40x9Ah) 100% 48
75% 64.8
50% 132.2
25% 251.4
UPS + 8xEBMSs (4x40x9Ah) 100% 64.7
75% 110.6
50% 170.8
25% 412.5

PARAMETRY TECHNICZNE

Model PKX 10K
Moc 10kVA / 10kW
Ilość faz WE : WY 3:3
Budowa Rack/Tower
Wejście
Napięcie zasilające 380 / 400 / 415 Vac
Zakres napięcia 190 ÷ 520 VAC dla obciążenia <50%
305 ÷ 520 VAC dla obciążenia 100%
Częstotliwość 50 / 60Hz
Zakres częstotliwości 40 ÷ 70 Hz
THDi <3%
Wejściowy współczynnik mocy ≥0,99
Wyjście
Napięcie nominalne 380 / 400 / 415 Vac
Współczynnik mocy 1,0
Regulacja napięcia statyczna/dynamiczna ±1% / ±3%
Częstotliwość nominalna 50 / 60 ± 0,1 Hz
Odporność na przeciążenia falownika 110% - 30 min., 130% - 5 min., 150% - 10 s., >150% - 200ms.
Sprawność w trybie On-Line 95%
Sprawność Eco Mode 98%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Baterie
Start z baterii Tak
Rodzaj akumulatorów VRLA, AGM, żel
Ilość baterii w łańcuchu 32 - 40 szt. x 12V
Maksymalny prąd chargera 4A
Czas ładowania 3 – 8 godzin do 90% pojemności (konfigurowalny)
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 418 x 635 x 132 (3U)
Masa UPS bez baterii 20,0 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy LCD + LED + alarm dźwiękowy
Komunikacja USB, EPO, slot SNMP
Warunki środowiskowe
Poziom hałasu <55 dB @ obc. 100%
Dopuszczalna temperatura pracy 0°C ÷ 40°C
Zalecana temperatura pracy 15 °C ÷ 25 °C
Temperatura składowania -20°C ÷ 40°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN62040-2:2016
Bezpieczeństwo EN62040-1:2017, EN62040-3:2011, CE
Wyposażenie opcjonalne
- Karta SNMP
- Karta RS485 (MODBUS)
- Karta AS400 mini (dry-contact)
- Czujnik warunków środowiskowych (EMD)
- Zewnętrzny wyłącznik awaryjny P.Poż.
- Bezprzerwowy bypass zewnętrzny, serwisowy
- Zdalny panel LCD

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
10
Moc czynna [kW]
10
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
3:3
Output PF:
1
