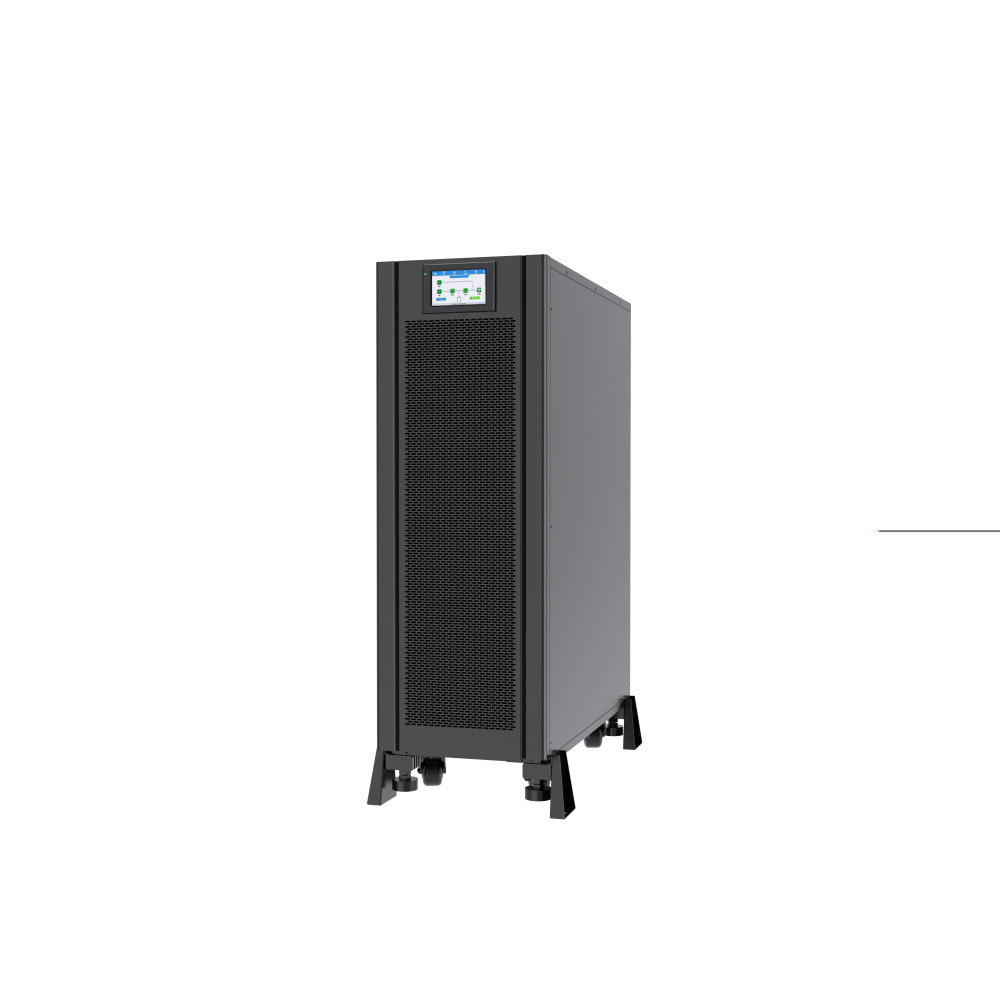

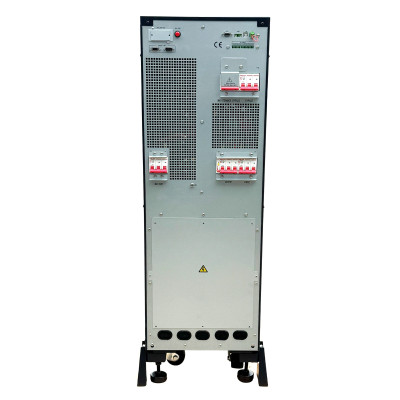

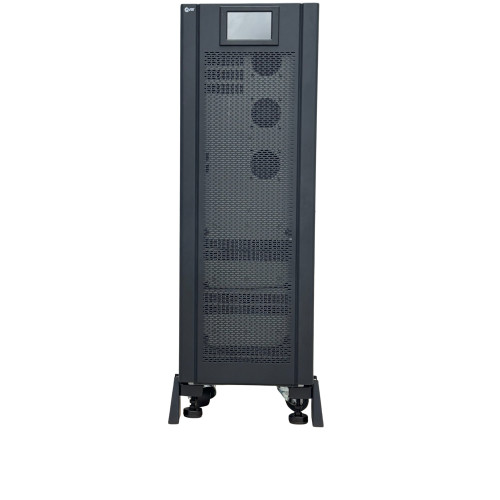

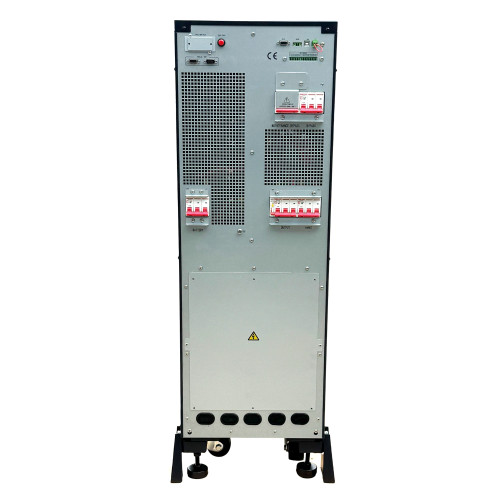

UPS INSERT 15K

UPS INSERT 15K

Zasilacz awaryjny COVER Online Double-Conversion, o mocy 15kVA/15kW. Obudowa Tower bez baterii. Możliwość instalacji do 80 sztuk akumulatorów 7Ah lub 9Ah. Układ faz 3:3.

11-INS-15

Niezbędne akcesoria

Akcesoria

Komunikacja

CHARAKTERYSTYKA

  • Technologia True On-Line Technologia True On-Line Double Conversion zapewnia doskonałe parametry napięcia wyjściowego bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Prostownik IGBT najbardziej zaawansowana technologia zapewniająca bardzo niskie THDi oraz wysoki współczynnik mocy.
  • Bypass automatyczny bezprzerwowy zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Bypass serwisowy umożliwia serwisowanie urządzeń bez wyłączania zasilanych odbiorników. Osobne zasilanie toru Bypass daje możliwość zapewnienia rezerwowego źródła zasilania dla odbiorników nawet w przypadku awarii urządzenia lub zadziałania zabezpieczeń UPS w torze głównym.
  • Interfejsy komunikacyjne:
  • - USB, RS232, RS485 do monitorowania i zarządzania pracą zasilacza oraz odbiorników,
  • - DryContact x styki przekaźnikowe do współpracy z systemami BMS
  • - SNMP integracja z systemami zarządzania siecią typu NMS
  • - Złącze Zdalnego Wyłącznika P. Poż. (REPO) dla zapewnienia zdalnego odłączenia zasilania odbiorników w przypadku pożaru.
  • Kolorowy, dotykowy panel kontrolno-monitorujący 5,0” LCD ułatwia obsługę UPS, pozwala na diagnostykę parametrów i trybu pracy zasilacza oraz umożliwia rejestrację zdarzeń.
  • Bardzo wydajny układ ładowania sprawia, że UPS ma możliwość szybkiego ładowania baterii akumulatorów o bardzo dużych pojemnościach, dla uzyskania długich czasów pracy autonomicznej.
  • Wysoka sprawność urządzenia (>96%) ogranicza emitowane ciepło, dzięki czemu ewentualne chłodzenie pomieszczeń jest prostsze, a eksploatacja UPS jest znacznie tańsza.
  • Tryb ECO-Mode pozwala na znaczną redukcję kosztów pracy urządzenia oraz praktycznie eliminuje emisję ciepła.
  • Baterie wewnętrzne zapewniają bardzo małe wymiary urządzenia przy zastosowaniu podstawowych zestawów bateryjnych. Baterie nie wymagają dodatkowej przestrzeni do instalacji.
  • Regulowana ilość baterii umożliwia precyzyjne dostosowanie ilości baterii dla wymaganego czasu podtrzymania.
  • Powłoka konformalna zabezpieczająca płyty UPS izoluje elementy elektroniczne od niekorzystnych warunków środowiskowych jak wilgoć, kurz, pyły oraz przepięcia.
  • Automatyczna diagnostyka i cyfrowe sterowanie (32 bit DSP x2) gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Wysoka wartość wejściowego współczynnika mocy 0,99 ogranicza wartość prądu pobieranego przez urządzenie z sieci.
  • Redundantne wentylatory zapewniają pracę UPS nawet w przypadku awarii 1 lub 2 wentylatorów, przy ograniczonej mocy wyjściowej.
  • Najwyższa wartość wyjściowego współczynnika mocy 1,0 pozwala na obciążenie zasilacza pełną mocą czynną.
  • Szeroki zakres napięcia wejściowego w trybie pracy normalnej zapewnia stabilną pracę urządzenia bez konieczności korzystania z baterii, co znacząco wpływa na wydłużenie ich żywotności.
  • Szeroki zakres częstotliwości wejściowej w trybie pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci o niestabilnych parametrach oraz przy zasilaniu z agregatu prądotwórczego.
  • Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, zwiększa ich żywotność oraz obniża koszty eksploatacji. Funkcja kompensacji temperaturowej napięcia ładowania.
  • Doskonała jakość napięcia wyjściowego osiągana dzięki zastosowaniu 3-poziomowego falownika IGBT, z wykorzystaniem zaawansowanej technologii sterowania PWM sprawia, że dostarczane jest napięcie o stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Duża przeciążalność zapewnia ochronę urządzenia oraz ciągłość zasilania przy występowaniu przejściowych stanów nieustalonych.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami.
  • Konfigurowalność parametrów pracy napięcia nominalne, częstotliwości, preferowane tryby pracy, sposób komunikacji - znacznie poszerza gamę możliwych zastosowań.
  • Konfiguracje redundantne:
  • - praca równoległa nadmiarowa dla zwiększenia niezawodności
  • - praca równoległa pojemnościowa dla zwiększenia mocy
  • - praca HotStandby

PARAMETRY TECHNICZNE

Model INSERT 15K
Moc 15kVA / 15kW
Ilość faz WE : WY 3:3
Budowa Tower
Wejście
Napięcie zasilające 380 / 400 / 415 Vac
Zakres napięcia 304 Vac - 485 Vac dla 100% obciążenia.
min. 138 Vac - 304 Vac liniowo dla 40% - 100% obciążenia
Częstotliwość 50 / 60Hz
Zakres częstotliwości 40-70Hz
THDi <3%
Wejściowy współczynnik mocy ≥0,99
Wyjście
Napięcie nominalne 380 / 400 / 415 VAC
Współczynnik mocy 1,0
Regulacja napięcia statyczna/dynamiczna ±1% / ±2%
Częstotliwość nominalna 50 / 60 ± 0,05 Hz
Odporność na przeciążenia falownika 105% - praca ciągła, 110% - 60 min., 125% - 10 min., 150% - 60 s., >150% - 200ms.
Odporność zwarciowa 300% wartości prądu nominalnego przez 200 ms
Sprawność w trybie On-Line >96%
Sprawność Eco Mode >99%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Baterie
Start z baterii Tak
Rodzaj akumulatorów VRLA, AGM, żel
Ilość baterii w łańcuchu 32 - 40 szt. x 12V
Maksymalna ilość baterii wewnętrznych 80 x 9Ah/12V
Maksymalny prąd chargera 10A
Czas ładowania 3 – 8 godzin do 90% pojemności (konfigurowalny)
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 350 x 770 x 1085mm
Masa UPS bez baterii 106,0 kg
Masa UPS z bateriami 80 x 9Ah 322,0 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy Panel dotykowy LCD 5'', LED + alarm dźwiękowy
Komunikacja USB, RS232, RS485, REPO, DryContact x6 IntelligentSlot, złącza pracy równoległej
Opcjonalnie: SNMP, ModBus TCP, Czujnik temperatury baterii
Warunki środowiskowe
Poziom hałasu <58 dB @ obc. 100%, <55 dB @ obc. 50%
Dopuszczalna temperatura pracy 0°C ÷ 40°C
Zalecana temperatura pracy 15 °C ÷ 25 °C
Temperatura składowania -20°C ÷ 40°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN62040-2:2018
Bezpieczeństwo EN62040-1:2019, EN62040-3:2011, CE
Wyposażenie opcjonalne
- Karta SNMP
- Czujnik warunków środowiskowych (EMD)
- Zewnętrzny wyłącznik awaryjny P.Poż.
- Bezprzerwowy bypass zewnętrzny, serwisowy
- Backfeed protection
- Okablowanie do pracy równoległej
- Zdalny panel LCD

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
15
Moc czynna [kW]
15
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
3:3
Output PF:
1
Maksymalna liczba baterii wewnętrznych
80
