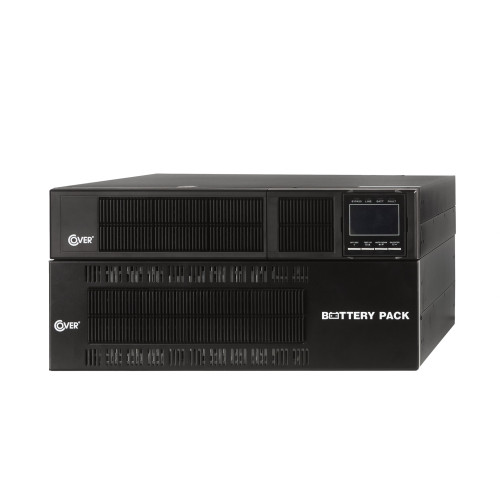

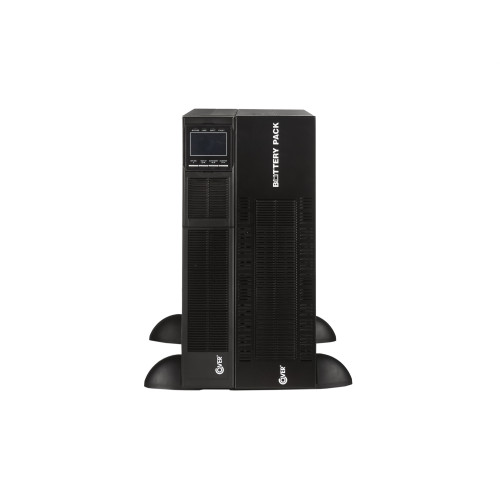

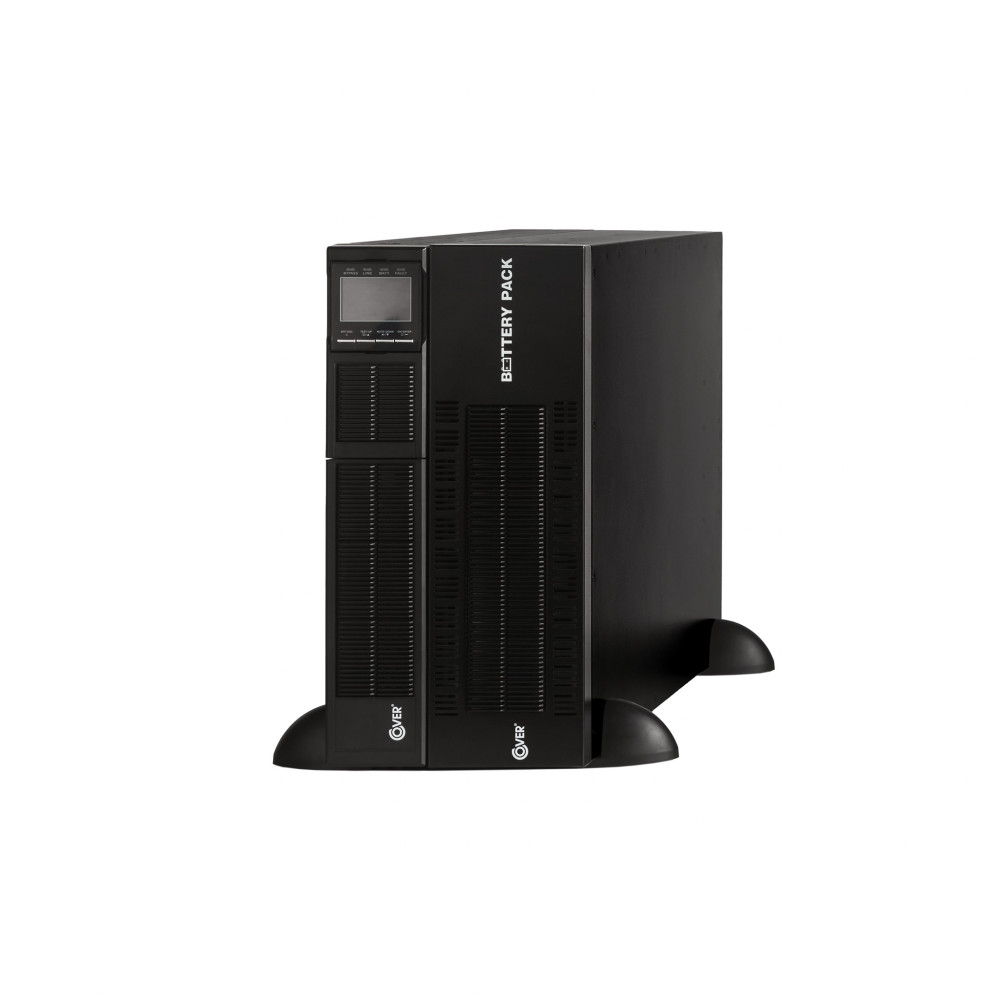

UPS COVER CORE 6K - 37,7 min.

UPS COVER CORE 6K - 37,7 min.

Zasilacz awaryjny COVER Online Double-Conversion, o mocy 6kVA/6kW. Obudowa Rack/Tower (2U). Układ faz 1:1.

Moduł bateryjny (EBM) x 3

Ilość baterii: 60 x 9Ah

11-Z-CORE 6K-320009

Ten pakiet zawiera

Niezbędne akcesoria

Akcesoria

Komunikacja

Moduł mocy

Szyny Rack 19''

Szyny Rack 19''

Karta SNMP DA806

Karta SNMP DA806

CHARAKTERYSTYKA

  • Technologia True On-Line Double Conversion (VFI zg. z IEC62040) zapewnia doskonałe parametry napięcia bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Bypass automatyczny - bezprzerwowy (typu Static Switch) zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Złącza komunikacyjne:
  • - USB, RS232 do monitorowania i zarządzania pracą zasilacza oraz odbiorników.
  • - TVSS do zabezpieczenia urządzeń telekomunikacyjnych.
  • - Slot kart rozszerzeń umożliwia podłączenie karty SNMP do zarządzania UPS z poziomu sieci lub karty AS-400 z dodatkowymi sygnałami bez napięciowymi informującymi o stanie pracy UPS.
  • Panel kontrolny LCD w czytelny sposób informuje o trybie pracy, parametrach zasilacza, pozostałej autonomii pracy z baterii, umożliwia konfigurację parametrów UPS oraz pozwala diagnostykę zasilacza.
  • Wymiary zaledwie 2U dla wszystkich modeli UPS zapewniają minimum miejsca w szafie niezbędnego do instalacji zasilacza.
  • Wysoka sprawność urządzenia do 95% w trybie On-Line minimalizuje zużycie energii oraz ogranicza emitowane ciepło co sprawia, że ewentualne chłodzenie pomieszczeń jest tańsze.
  • Tryb ECO (tryb podwyższonej sprawności) pozwala na uzyskanie sprawności 99% i dodatkową oszczędność energii.
  • Tryb konwertera częstotliwości CVCF pozwala na pracę zasilacza w trybie konwersji częstotliwości wyjściowej do 50 lub 60Hz dla zasilania niestandardowych odbiorników.
  • Automatyczna diagnostyka gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Wysoka wartość wejściowego współczynnika mocy ogranicza wartość prądu pobieranego przez urządzenie z sieci zawodowej.
  • Szeroki zakres napięć wejściowych dla pracy normalnej powoduje, iż wykorzystanie baterii przez UPS jest ograniczone do niezbędnego minimum, praktycznie jedynie w przypadkach całkowitego zaniku zasilania.
  • Możliwość wydłużenia czasu podtrzymania przez dołożenie modułów baterii umożliwia precyzyjne dobranie wymaganego czasu autonomii.
  • Wysoka wartość wyjściowego współczynnika mocy PF=1 gwarantuje nawet 30% więcej mocy czynnej w stosunku do innych zasilaczy tej klasy.
  • Szeroki zakres częstotliwości wejściowej w pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci mieszanej typu sieć miejska - generator.
  • Autorestart gwarantuje bezobsługową pracę urządzenia w przypadku długich zaników zasilania.
  • Start z baterii (tzw. zimny start) daje możliwość uruchomienia zasilacza nawet w przypadku całkowitego braku napięcia zasilającego.
  • Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów. 3-stopniowyowy proces ładowania wydłuża ich żywotność do 50% oraz obniża koszty eksploatacji.
  • Doskonała jakość napięcia osiągana dzięki zastosowaniu falownika IGBT (3L) i modulacji PWM o wysokiej częstotliwości sprawia, że dostarczane jest napięcie o wyjątkowo stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Odporność na przeciążenia to pewność zasilania przy występowaniu stanów nieustalonych i wysoka tolerancja na błędy obsługi.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami
  • Złącze REPO zapewnia możliwość zdalnego wyłączenia zasilacza UPS na wypadek pożaru.
  • Praca równoległa dla zapewnia maksimum pewności zasilania krytycznych odbiorników oraz zwiększenia dostępnej mocy.
  • Wzmocniony układ ładowania baterii dla zasilaczy daje możliwość podłączenia akumulatorów dużej pojemności dla uzyskania długich czasów autonomii.

CZAS AUTONOMII

EBM CORE 6/10K Obciążenie Czas autonomii [min]
CORE 6K
UPS + 3xEBM (20x9Ah) 100% 37.7
75% 52.7
50% 89.6
25% 202.3

PARAMETRY TECHNICZNE

Model CORE 6K
Moc 6kVA / 6,0kW
Ilość faz WE : WY 1:1
Wejście
Napięcie zasilające 208 / 220 / 230 / 240 Vac
Zakres napięcia 100 ÷ 300 Vac
Częstotliwość 50 / 60Hz
Zakres częstotliwości 40 ÷ 72 Hz
THDi <3%
Wejściowy współczynnik mocy >0,99
Wyjście
Napięcie nominalne 208 / 220 / 230 / 240 Vac
Współczynnik mocy 1
Regulacja napięcia statyczna/dynamiczna ±1% / ±3%
Częstotliwość nominalna 50 / 60 ± 0,05 Hz
Odporność na przeciążenia falownika 110% - 10min., 130% - 1min., >130% - 1s.
Sprawność w trybie On-Line >95%
Sprawność Eco Mode >99%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Ilość gniazd wyjściowych Listwa zaciskowa
Baterie
Start z baterii Tak
Napięcie baterii 240Vdc
Prąd chargera 1÷4A
Czas ładowania Typowo 4h do 90% pojemności
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 438 x 665 x 133 (3U)
Masa UPS 17,0 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy LCD + alarm dźwiękowy
Komunikacja RS232, USB, EPO, slot SNMP, EMBS
Warunki środowiskowe
Poziom hałasu <50 dB
Dopuszczalna temperatura pracy 0°C ÷ 45°C
Zalecana temperatura pracy 15°C ÷ 25°C
Temperatura składowania -25°C ÷ 55°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN 62040-2: 2016, EMC CE
Bezpieczeństwo EN 62040-1: 2017, EN 62040-3: 2011, LVD, CE
Zgodność środowiskowa EN IEC 63000: 2018, EN 62321, RoHS
Wyposażenie opcjonalne
- Karta SNMP
- Karta RS485 (MODBUS)
- Karta AS400 mini (dry-contact)
- Czujnik warunków środowiskowych (EMD)
- Szyny montażowe do szafy Rack 19'' (Rail kit)
- Zewnętrzny wyłącznik awaryjny P.Poż.
- Dodatkowe moduły bateryjne

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
6
Moc czynna [kW]
6
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
1:1
Output PF:
1
type of Input/Output
Terminals
Autonomia dla 100% obciążenia
30 - 60 minut
