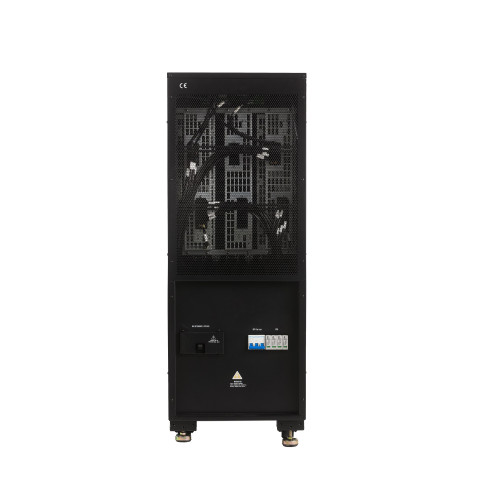

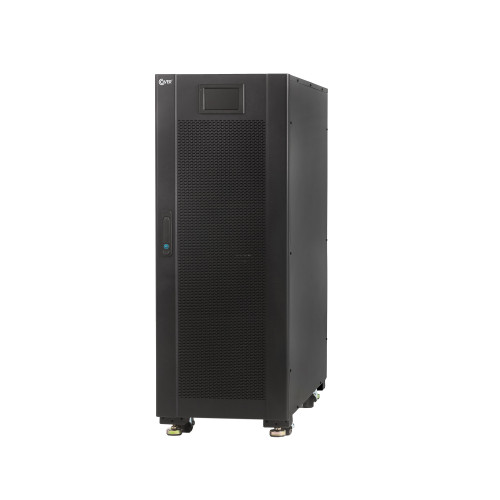

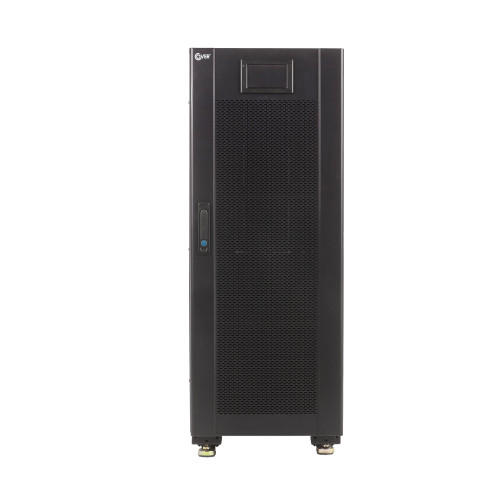

UPS COVER FRAME 100K - 10,6 min.

UPS COVER FRAME 100K - 10,6 min.

Zasilacz modułowy COVER Online Double-Conversion, o mocy 100kVA/100kW. Obudowa wyposażona w moduły mocy HotSwap 2 x 50kW. Układ faz 3:3.

Zestaw zawiera moduł bateryjny C40, 34szt. akumulatorów 110Ah, rozłącznik bateryjny oraz kable połączeniowe

11-Z-FRAME 100K-134110

Ten pakiet zawiera

Niezbędne akcesoria

Komunikacja

CZAS AUTONOMII

FRAME 100K Obciążenie Czas autonomii [min]
C40 (34 x 110Ah) 100% 10,6
75% 18,8
50% 36,2
25% 85,2

CHARAKTERYSTYKA

  • Technologia True On-Line Double Conversion zapewnia doskonałe parametry napięcia wyjściowego bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Budowa modułowa zapewnia dostosowanie mocy do odbiorów, umożliwia stosowanie redundancji, ogranicza starty ciepła i ułatwia serwis.

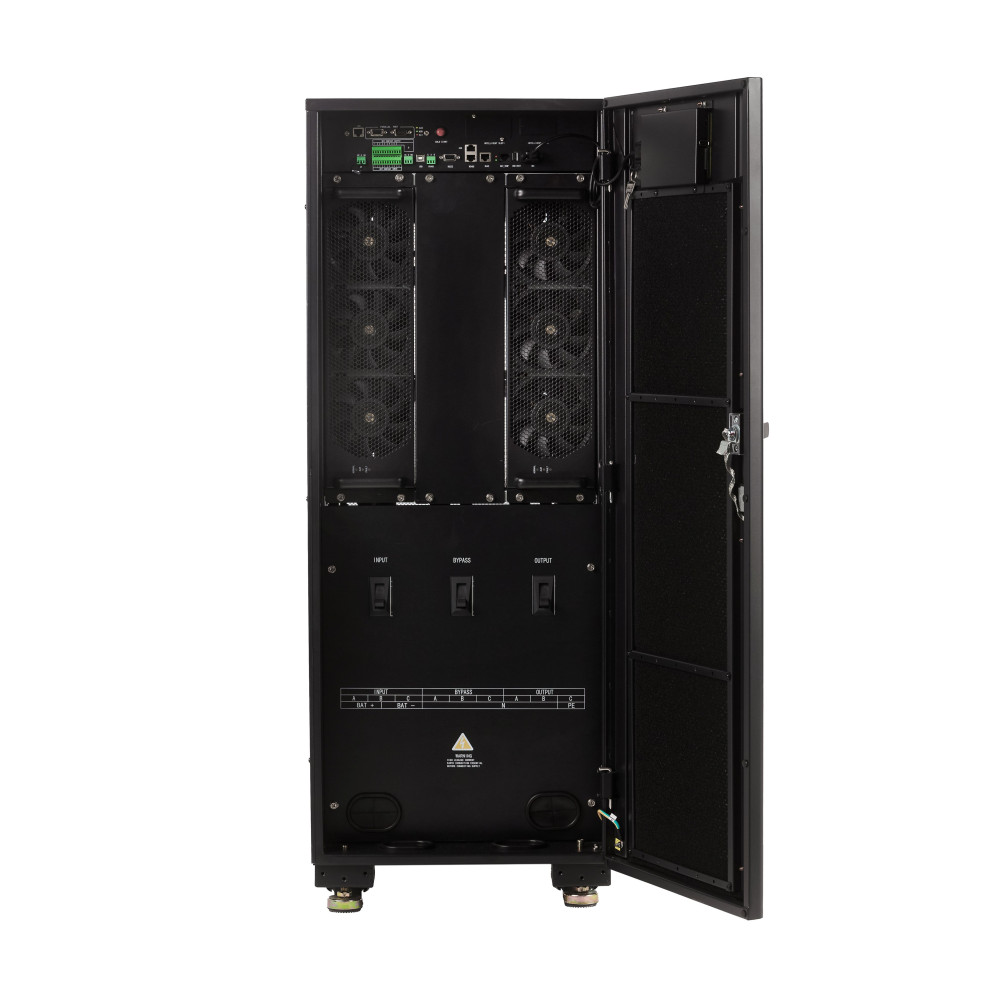

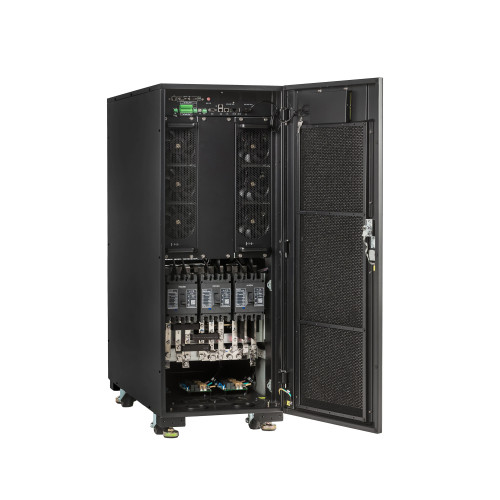

  • Moduły mocy typu Hot Swap można wymieniać bez wyłączania UPS, co gwarantuje szybki i bezproblemowy serwis.
  • Prostownik IGBT najbardziej zaawansowana technologia zapewniająca bardzo niskie THDi oraz wysoki wejściowy współczynnik mocy równy 0,99..
  • Bypass automatyczny - bezprzerwowy zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Bypass serwisowy umożliwia serwis urządzeń bez wyłączania zasilanych odbiorników. Osobne zasilanie toru Bypass daje możliwość zapewnienia rezerwowego źródła zasilania dla odbiorników nawet w przypadku awarii urządzenia lub zadziałania zabezpieczeń UPS w torze głównym.
  • Interfejsy komunikacyjne:
  • - USB, RS232, RS485 do odczytu i monitorowania parametrów, zarządzania pracą oraz konfiguracji zasilacza UPS,
  • - DryContact styki przekaźnikowe do współpracy z systemami BMS
  • - SNMP integracja z systemami zarządzania siecią typu NMS
  • Złącze Zdalnego Wyłącznika P. Poż. (EPO) dla zapewnienia zdalnego odłączenia zasilania odbiorników w przypadku pożaru,
  • Kolorowy, dotykowy panel kontrolno-monitorujący 5,0” LCD ułatwia obsługę UPS, pozwala na diagnostykę parametrów i trybu pracy zasilacza oraz umożliwia rejestrację zdarzeń.
  • Bardzo wydajny układ ładowania sprawia, że UPS ma możliwość szybkiego ładowania baterii akumulatorów o bardzo dużych pojemnościach, dla uzyskania długich czasów pracy autonomicznej.
  • Wysoka sprawność urządzenia (>96%) ogranicza emitowane ciepło, dzięki czemu ewentualne chłodzenie pomieszczeń jest prostsze, a eksploatacja UPS jest znacznie tańsza.
  • Tryb ECO-Mode pozwala na znaczną redukcję kosztów pracy urządzenia oraz praktycznie eliminuje emisję ciepła dzięki sprawności >99%.
  • Tryb hibernacji przy pracy równoległej umożliwia (zależnie od konfiguracji) dostosowanie ilości pracujących modułów mocy i UPS systemu równoległego do wartości obciążenia. Hibernacja modułów mocy lub UPS obniża emisję ciepła oraz obniża hałas generowany przez system.
  • Powłoka konformalna zabezpieczająca płyty UPS izoluje elementy elektroniczne od niekorzystnych warunków środowiskowych jak wilgoć, kurz, pyły oraz przepięcia.
  • Automatyczna diagnostyka i cyfrowe sterowanie (32 bit DSP x2) gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Redundantne wentylatory zapewniają pracę UPS nawet w przypadku awarii 1 lub 2 wentylatorów, przy ograniczonej mocy wyjściowej.
  • Najwyższa wartość wyjściowego współczynnika mocy 1,0 pozwala na obciążenie zasilacza pełną mocą czynną.
  • Szeroki zakres napięcia wejściowego w trybie pracy normalnej zapewnia stabilną pracę urządzenia bez konieczności korzystania z baterii, co znacząco wpływa na wydłużenie ich żywotności.
  • Szeroki zakres częstotliwości wejściowej w trybie pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci o niestabilnych parametrach oraz przy zasilaniu z agregatu prądotwórczego.
  • Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, zwiększa ich żywotność oraz obniża koszty eksploatacji. Funkcja kompensacji temperaturowej napięcia ładowania.
  • Doskonała jakość napięcia wyjściowego osiągana dzięki zastosowaniu 3-poziomowego falownika IGBT, z wykorzystaniem zaawansowanej technologii sterowania PWM sprawia, że dostarczane jest napięcie o stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Duża przeciążalność zapewnia ochronę urządzenia oraz ciągłość zasilania przy występowaniu przejściowych stanów nieustalonych.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami.
  • Konfigurowalność parametrów pracy napięcia nominalne, częstotliwości, preferowane tryby pracy, sposób komunikacji - znacznie poszerza gamę możliwych zastosowań.
  • Konfiguracje redundantne:
  • - praca równoległa nadmiarowa dla zwiększenia niezawodności
  • - praca równoległa pojemnościowa dla zwiększenia mocy
  • - praca HotStandby

PARAMETRY TECHNICZNE

Model FRAME 100K
Moc 100kVA / 100kW
Ilość faz WE : WY 3:3
Budowa Modułowa HotSwap
Ilość i moc modułu 2 x 50kW
Wejście
Napięcie zasilające 380 / 400 / 415 Vac
Zakres napięcia 304 VAC - 485 VAC dla 100% obciążenia
Min. 138 VAC - 304 VAC liniowo dla 40% - 100% obciążenia
Częstotliwość 50 / 60Hz
Zakres częstotliwości 40 – 70 Hz
THDi <3%
Wejściowy współczynnik mocy ≥0,99
Wyjście
Napięcie nominalne 380 / 400 / 415 Vac
Współczynnik mocy 1,0
Regulacja napięcia statyczna/dynamiczna ±1% / ±2%
Częstotliwość nominalna 50 / 60 ± 0,05 Hz
Odporność na przeciążenia falownika 105% - 110% - 60 min., 110% - 125% - 10 min., 125% - 150% - 1 min., >150% - 0.2 sec.
Sprawność w trybie On-Line >96%
Sprawność Eco Mode 99%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Baterie
Start z baterii Tak
Rodzaj akumulatorów VRLA, AGM, żel, Li-ion
Ilość baterii w łańcuchu 32 - 44 szt. x 12V
Maksymalny prąd chargera 24A
Czas ładowania 3 – 8 godzin do 90% pojemności (konfigurowalny)
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 4400 x 850 x 1200mm
Masa UPS bez baterii 160 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy LCD + alarm dźwiękowy
Komunikacja USB, RS232, RS485, NET, EPO, LBS, Złącze do pracy równoległej, DryContact
Warunki środowiskowe
Poziom hałasu <65 dB
Dopuszczalna temperatura pracy 0°C ÷ 40°C
Zalecana temperatura pracy 15 °C ÷ 25 °C
Temperatura składowania -25°C ÷ 55°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN62040-1:2019, EN62040-3:2011
Bezpieczeństwo EN62040-2:2018, CE
Wyposażenie opcjonalne
- Karta SNMP
- Układ kompensacji napięcia ładowania
- Czujnik warunków środowiskowych (EMD)
- Zewnętrzny wyłącznik awaryjny P.Poż.
- Bezprzerwowy bypass zewnętrzny, serwisowy
- Karta pracy równoległej
- Zdalny panel LCD
- Backfeed protection

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
100
Moc czynna [kW]
100
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
3:3
Output PF:
1
Autonomia dla 100% obciążenia
10 - 15 minut
