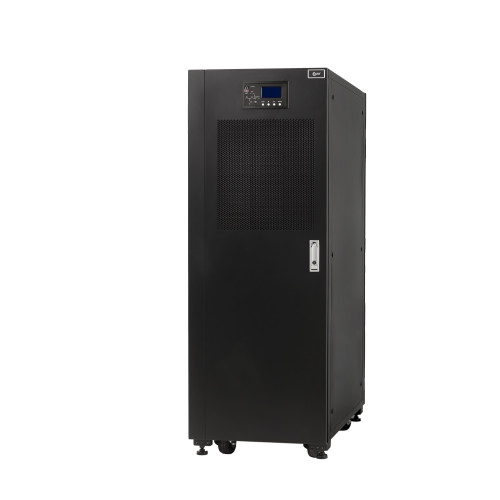

UPS COVER NGS 40K - 9,8 min.

UPS COVER NGS 40K - 9,8 min.

Zasilacz awaryjny COVER Online Double-Conversion, o mocy 40kVA/40kW. Układ faz 3:3.

Liczba baterii: 144 x 9Ah

11-Z-NGS40K-436009

Ten pakiet zawiera

Niezbędne akcesoria

Akcesoria

Komunikacja

CZAS AUTONOMII

NGS 40K Obciążenie Czas autonomii [min]
144 x 9Ah 100% 9.8
75% 14.3
50% 25.2
25% 58.8

CHARAKTERYSTYKA

  • Technologia True On-Line Double Conversion zapewnia doskonałe parametry napięcia wyjściowego bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Prostownik IGBT najbardziej zaawansowana technologia zapewniająca bardzo niskie THDi oraz wysoki współczynnik mocy.
  • Bypass automatyczny - bezprzerwowy zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Bypass serwisowy umożliwia serwisowanie urządzeń bez wyłączania zasilanych odbiorników. Osobne zasilanie toru Bypass daje możliwość zapewnienia rezerwowego źródła zasilania dla odbiorników nawet w przypadku awarii urządzenia lub zadziałania zabezpieczeń UPS w torze głównym.
  • Interfejsy komunikacyjne:
  • - RS232, RS485, MODBUS do monitorowania i zarządzania pracą zasilacza oraz odbiorników,
  • - DryContact styki przekaźnikowe do współpracy z systemami BMS,
  • - SNMP integracja z systemami zarządzania siecią typu NMS,
  • Złącze Zdalnego Wyłącznika P. Poż. (REPO) dla zapewnienia zdalnego odłączenia zasilania odbiorników w przypadku pożaru,
  • Wyłącznik P.Poż. (EPO) na panelu kontrolnym umożliwia natychmiastowe odłączenie zasilania od odbiorników,
  • Panel kontrolno-monitorujący LCD oraz wskaźnik LED daje możliwość diagnostyki parametrów i trybu pracy zasilacza, umożliwia rejestrację zdarzeń oraz m.in. graficzny podgląd przebiegów prądu i napięcia.
  • Małe wymiary UPS ma możliwość instalacji baterii wewnątrz, dzięki czemu nie jest potrzebne dodatkowe miejsce dla podstawowych czasów podtrzymania.
  • Wysoka sprawność urządzenia (>95%) ogranicza emitowane ciepło, dzięki czemu ewentualne chłodzenie pomieszczeń jest prostsze i tańsze.
  • Tryb ECO-Mode pozwala na znaczną redukcję kosztów pracy urządzenia oraz praktycznie eliminuje emisję ciepła.
  • Funkcja Motor Mode umożliwia załączenie urządzeń o wyższym prądzie rozruchowym. W trybie tym najpierw uruchamiany jest falownik, a następnie załączane są odbiorniki. Start z falownika powoduje ograniczenie prądu rozruchowego odbiornika bez przełączania UPS w tryb bypass.
  • Funkcja pracy normalnej przy zaniku faz zasilających pozwala na oszczędzanie baterii. UPS pracuje normalnie bez korzystania z baterii do obciążenia 56% bez obecności jednej fazy oraz do obciążenia 28% bez dostępnych nawet dwóch faz zasilających.
  • Automatyczna diagnostyka i cyfrowe sterowanie (32 bit DSP x2) gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Wysoka wartość wejściowego współczynnika mocy 0,99 ogranicza wartość prądu pobieranego przez urządzenie z sieci.
  • Najwyższa wartość wyjściowego współczynnika mocy 1,0 pozwala na obciążenie zasilacza pełną mocą czynną.
  • Szeroki zakres napięcia wejściowego w trybie pracy normalnej zapewnia stabilną pracę urządzenia bez konieczności korzystania z baterii, co znacząco wpływa na wydłużenie ich żywotności.
  • Szeroki zakres częstotliwości wejściowej w trybie pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci o niestabilnych parametrach oraz przy zasilaniu z agregatu prądotwórczego.
  • Prostota obsługi łatwość przyłączenia do sieci oraz proste załączanie i wyłączanie urządzenia nie wymaga od użytkownika specjalnych kwalifikacji.
  • Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, zwiększa ich żywotność oraz obniża koszty eksploatacji. Funkcja kompensacji temperaturowej napięcia ładowania.
  • Doskonała jakość napięcia wyjściowego osiągana dzięki zastosowaniu 3-poziomowego falownika IGBT, z wykorzystaniem zaawansowanej technologii sterowania PWM sprawia, że dostarczane jest napięcie o stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Duża przeciążalność zapewnia ochronę urządzenia oraz ciągłość zasilania przy występowaniu przejściowych stanów nieustalonych.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami.
  • Konfigurowalność parametrów pracy napięcia nominalne, częstotliwości, preferowane tryby pracy, sposób komunikacji - znacznie poszerza gamę możliwych zastosowań.
  • Konfiguracje redundantne:
  • - praca równoległa nadmiarowa dla zwiększenia niezawodności
  • - praca równoległa pojemnościowa dla zwiększenia mocy
  • - praca HotStandby

PARAMETRY TECHNICZNE

Model NGS 40K
Moc 40kVA / 40kW
Ilość faz WE : WY 3:3
Budowa Tower
Wejście
Napięcie zasilające 380 / 400 / 415 Vac
Zakres napięcia -43% ÷ +20%
Częstotliwość 50 / 60Hz
Zakres częstotliwości -20% ÷ +20%
THDi <3%
Wejściowy współczynnik mocy ≥0,99
Wyjście
Napięcie nominalne 380 / 400 / 415 Vac
Współczynnik mocy 1,0
Regulacja napięcia statyczna/dynamiczna ±1% / ±2%
Częstotliwość nominalna 50 / 60 ± 0,05 Hz
Odporność na przeciążenia falownika 110% - 60 min., 125% - 10 min., 150% - 60 s
Odporność zwarciowa 340% wartości prądu nominalnego przez 200 ms
Sprawność w trybie On-Line >96%
Sprawność Eco Mode 99%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Baterie
Start z baterii Tak (opcja)
Rodzaj akumulatorów VRLA, AGM, żel
Ilość baterii w łańcuchu 36 - 44 szt. x 12V
Maksymalna ilość baterii wewnętrznych 144szt. x 9Ah
Maksymalny prąd chargera 13A
Czas ładowania 3 – 8 godzin do 90% pojemności (konfigurowalny)
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 500 x 840 x 1400mm
Masa UPS bez baterii 140,0 kg
Masa UPS z bateriami 528,8 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy LCD + LED + alarm dźwiękowy
Komunikacja USB, RS232, RS485, Modbus, DryContact, REPO, slot SNMP
Warunki środowiskowe
Poziom hałasu <58 dB @ obc. 100%, <52 dB @ obc. 50%
Dopuszczalna temperatura pracy 0°C ÷ 40°C
Zalecana temperatura pracy 15 °C ÷ 25 °C
Temperatura składowania -25°C ÷ 55°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN 62040-2:2005, EN 62040-2:2006
Bezpieczeństwo IEC62040-1-1, CE, 62040-3 :2001
Wyposażenie opcjonalne
- Karta SNMP
- Układ kompensacji napięcia ładowania
- Czujnik warunków środowiskowych (EMD)
- Zewnętrzny wyłącznik awaryjny P.Poż.
- Bezprzerwowy bypass zewnętrzny, serwisowy
- Karta pracy równoległej
- Zdalny panel LCD
- Battery Cold start
- Backfeed protection

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
40
Moc czynna [kW]
40
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
3:3
Output PF:
1
Maksymalna liczba baterii wewnętrznych
144
Autonomia dla 100% obciążenia
4 - 10 minut
