UPS COVER CORE 3TL

UPS COVER CORE 3TL

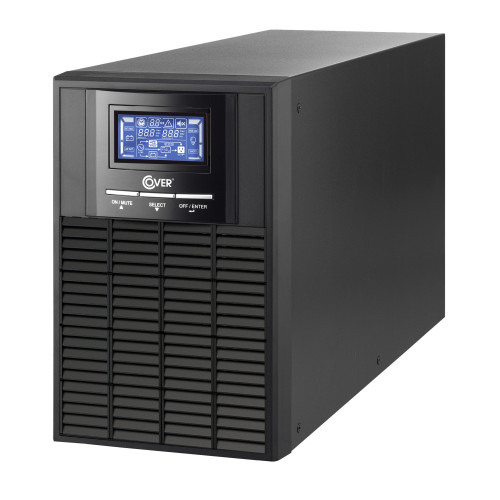

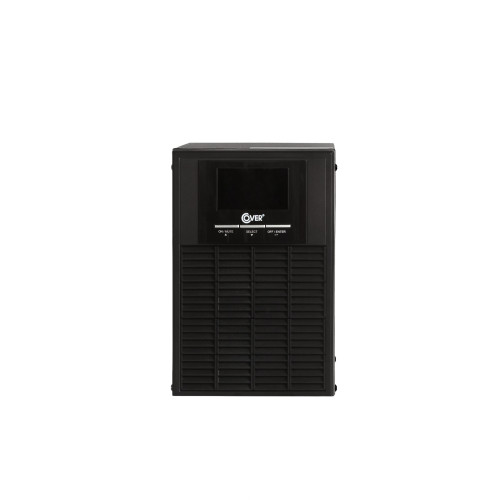

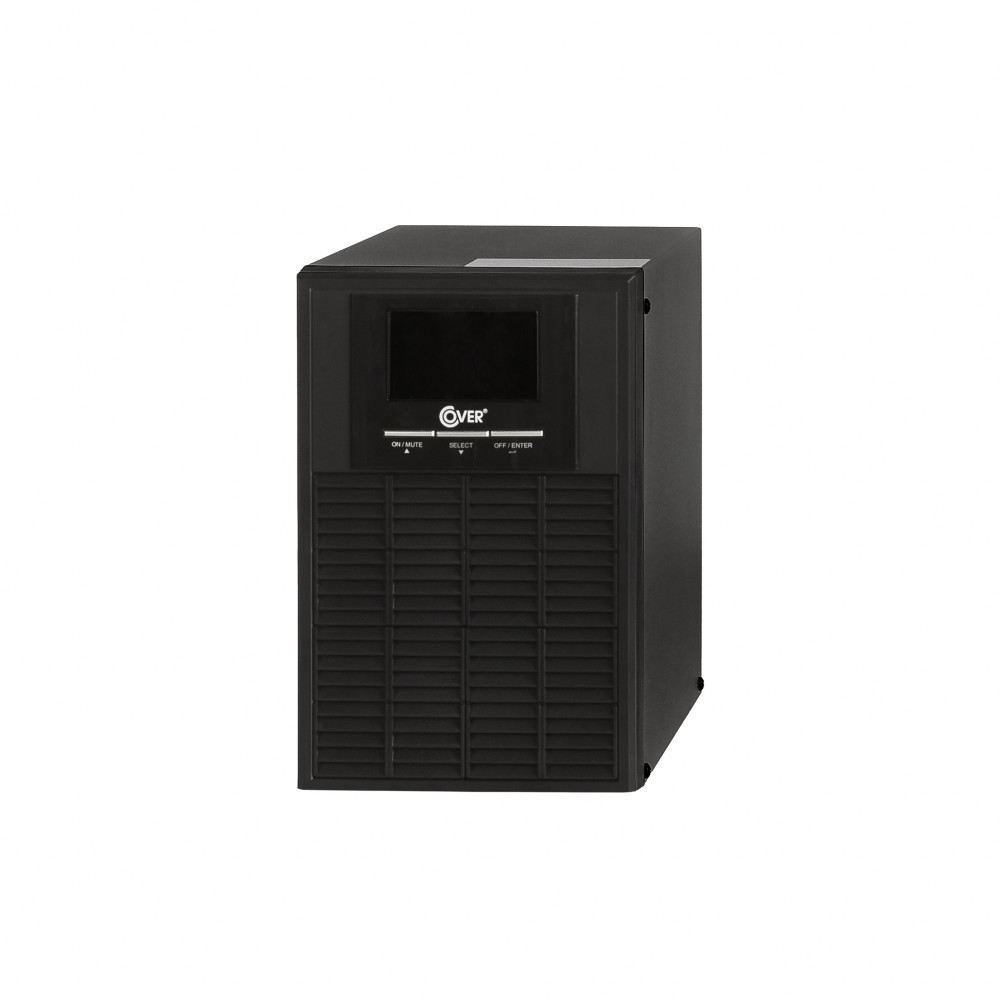

Zasilacz awaryjny COVER Online Double-Conversion, o mocy 3kVA/2,4kW. Plug@Play. Obudowa Tower (bez baterii). Wbudowany charger 6A. Układ faz 1:1.

11-CORT-0030E

Niezbędne akcesoria

Akcesoria

Komunikacja

CHARAKTERYSTYKA

  • Technologia True On-Line Double Conversion (VFI zg. z IEC62040) zapewnia doskonałe parametry napięcia bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Bypass automatyczny - bezprzerwowy (typu Static Switch) zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Złącza komunikacyjne:
  • - USB do monitorowania i zarządzania pracą zasilacza oraz odbiorników,
  • - Slot kart rozszerzeń umożliwia podłączenie karty SNMP do zarządzania UPS z poziomu siec.
  • Panel kontrolny LCD w czytelny sposób informuje o trybie pracy, parametrach zasilacza oraz umożliwia konfigurację parametrów UPS.
  • Małe wymiary dzięki czemu do instalacji urządzenia wymagana jest minimalna przestrzeń.
  • Wysoka sprawność urządzenia minimalizuje zużycie energii oraz ogranicza emitowane ciepło co sprawia, że ewentualne chłodzenie pomieszczeń jest tańsze.
  • Tryb ECO (tryb podwyższonej sprawności) pozwala na uzyskanie sprawności 99% i dodatkową oszczędność energii.
  • Tryb konwertera częstotliwości CVCF pozwala na pracę zasilacza w trybie konwersji częstotliwości wyjściowej do 50 lub 60Hz dla zasilania niestandardowych odbiorników.
  • Automatyczna diagnostyka gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Szeroki zakres napięć wejściowych dla pracy normalnej powoduje, iż wykorzystanie baterii przez UPS jest ograniczone do niezbędnego minimum, praktycznie jedynie w przypadkach całkowitego zaniku zasilania.
  • Możliwość wydłużenia czasu podtrzymania przez dołożenie modułów baterii umożliwia precyzyjne dobranie wymaganego czasu autonomii.
  • Extra charger umożliwia podłączenie baterii o pojemności do 120Ah i uzyskanie ekstremalnie długich czasów pracy autonomicznej.
  • Wysoka wartość wyjściowego współczynnika mocy gwarantuje nawet więcej mocy czynnej w stosunku do innych zasilaczy tej klasy.
  • Szeroki zakres częstotliwości wejściowej w pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci mieszanej typu sieć miejska - generator.
  • Autorestart gwarantuje bezobsługową pracę urządzenia w przypadku długich zaników zasilania.
  • Start z baterii (tzw. zimny start) daje możliwość uruchomienia zasilacza nawet w przypadku całkowitego braku napięcia zasilającego.
  • Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, wydłuża ich żywotność o 50% oraz obniża koszty eksploatacji.
  • Doskonała jakość napięcia osiągana dzięki zastosowaniu modulacji PWM o wysokiej częstotliwości sprawia, że dostarczane jest napięcie o wyjątkowo stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Odporność na przeciążenia to pewność zasilania przy występowaniu stanów nieustalonych i wysoka tolerancja na błędy obsługi.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami
  • Regulowana prędkość obrotowa wentylatorów zapewnia cichą pracę, wydajne chłodzenie oraz wydłuża eksploatację wentylatorów.
  • Złącze EPO zapewnia możliwość zdalnego wyłączenia zasilacza na przykład w przypadku pożaru – wyposażenie opcjonalne.

CZAS AUTONOMII

Obciążenie Czas autonomii [min]
CORE 3TL
8 x 26Ah 100% 26.9
75% 40
50% 81.8
25% 181
8 x 45Ah 100% 60.6
75% 83.7
50% 135.8
25% 391.7
8 x 65Ah 100% 118.1
75% 164.7
50% 265.8
25% 628.5
8 x 110Ah 100% 236.9
75% 389.8
50% 622.5
25% 1201

PARAMETRY TECHNICZNE

Model CORE 3TL
Moc 3kVA / 2,4kW
Ilość faz WE : WY 1:1
Wejście
Napięcie zasilające 208 / 220 / 230 / 240 Vac
Zakres napięcia 110÷300 Vac
Częstotliwość 50 / 60Hz
Zakres częstotliwości 45 ÷ 65Hz
THDi <3%
Wejściowy współczynnik mocy ≥0,99
Wyjście
Napięcie nominalne 208 / 220 / 230 / 240 Vac
Współczynnik mocy 0,8
Regulacja napięcia statyczna/dynamiczna ±1% / ±3%
Częstotliwość nominalna 50 / 60 ± 0,05 Hz
Odporność na przeciążenia falownika 110% - 10min., 130% - 60s., >130% - 3s.
Sprawność w trybie On-Line >92%
Sprawność Eco Mode 99%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Ilość gniazd wyjściowych 4 x IEC320 C13
Baterie
Start z baterii Tak
Napięcie baterii 96Vdc
Prąd chargera 1A/2A/4A/6A
Czas ładowania 3 – 8 godzin do 90% pojemności (konfigurowalny)
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 145 x 397 x 220 mm
Masa UPS 7,4 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy LCD + alarm dźwiękowy
Komunikacja USB, slot SNMP, złącze EPO
Warunki środowiskowe
Poziom hałasu <46 dB
Dopuszczalna temperatura pracy 0°C ÷ 45°C
Zalecana temperatura pracy 15°C ÷ 25°C
Temperatura składowania -25°C ÷ 55°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN 62040-2: 2016, EMC CE
Bezpieczeństwo EN 62040-1: 2017, EN 62040-3: 2011, LVD, CE
Zgodność środowiskowa EN IEC 63000: 2018, EN 62321, RoHS
Wyposażenie opcjonalne
- Karta SNMP
- Karta RS485 (MODBUS)
- Karta AS400 mini (dry-contact)
- Czujnik warunków środowiskowych (EMD)
- Baterie na stelażu lub moduły bateryjne
- ATS (automatyczny przełącznik zasilania)
- Zewnętrzny wyłącznik awaryjny P.Poż.

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
3
Moc czynna [kW]
2,4
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
1:1
Output PF:
0,8

Pobierz

Karta katalogowa CORE 3TL [ENG]

Pobierz (334.29KB)
