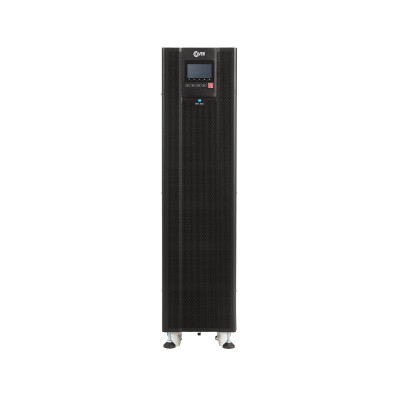

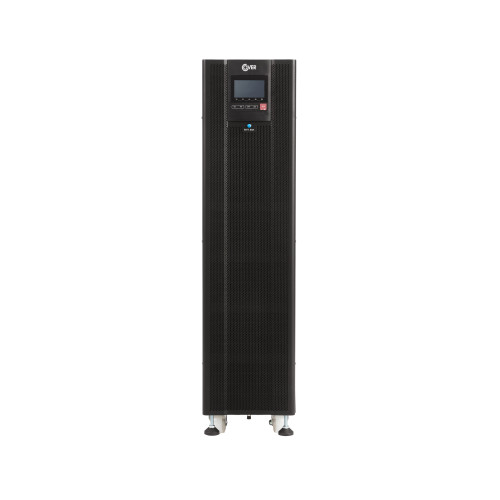

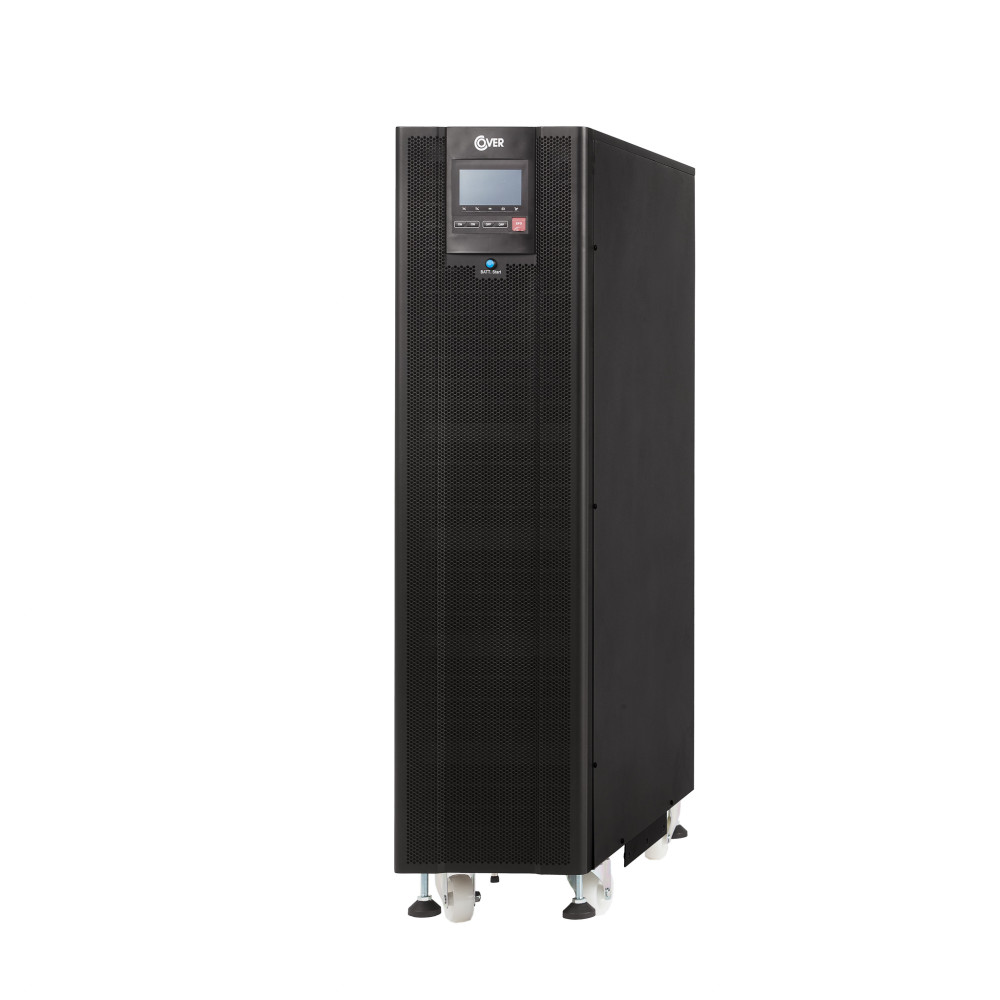

UPS COVER MY 30K - 32,4 min.

UPS COVER MY 30K - 32,4 min.

Zasilacz awaryjny COVER Online Double-Conversion, o mocy 30kVA/30kW.  Układ faz 3:3/3:1.

Liczba baterii: 36 x 65Ah

11-Z-MY30-136065

Ten pakiet zawiera

Niezbędne akcesoria

Akcesoria

Komunikacja

CZAS AUTONOMII

MY 30K Obciążenie Czas autonomii [min]
36 x 65Ah 100% 32.4
75% 45.1
50% 67.6
25% 184.7

CHARAKTERYSTYKA

  • Technologia True On-Line Double Conversion zapewnia doskonałe parametry napięcia wyjściowego bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników.
  • Prostownik IGBT najbardziej zaawansowana technologia zapewniająca bardzo niskie THDi oraz wysoki współczynnik mocy.
  • Bypass automatyczny - bezprzerwowy zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria.
  • Bypass serwisowy umożliwia serwisowanie urządzeń bez wyłączania zasilanych odbiorników. Osobne zasilanie toru Bypass daje możliwość zapewnienia rezerwowego źródła zasilania dla odbiorników nawet w przypadku awarii urządzenia lub zadziałania zabezpieczeń UPS w torze głównym.
  • Komunikacja:
  • RS485, ModBus do monitorowania pracy zasilacza.
  • DryContact in/out styki przekaźnikowe do współpracy z systemami BMS,
  • SNMP integracja z systemami zarządzania siecią typu NMS,
  • Złącze zdalnego wyłącznika P. Poż. (REPO) dla zapewnienia zdalnego odłączenia zasilania odbiorników w przypadku pożaru,
  • Wyłącznik P.Poż. (EPO) na panelu kontrolnym umożliwia natychmiastowe odłączenie zasilania od odbiorników,

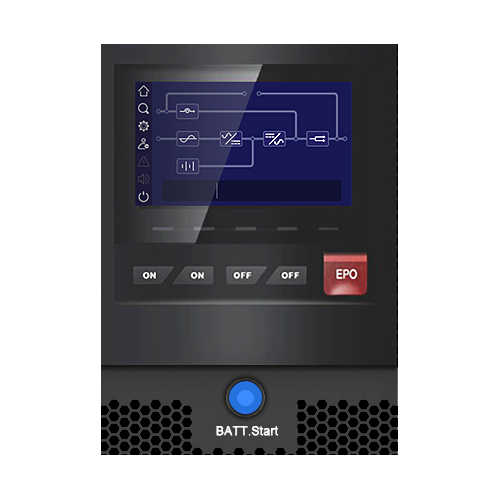

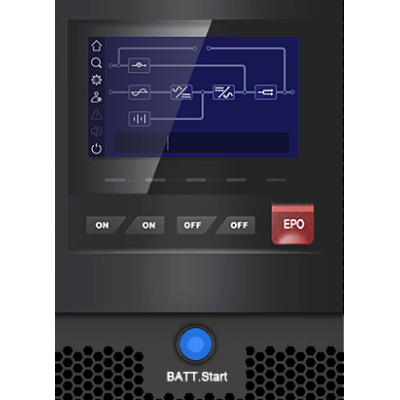

  • Dotykowy panel kontrolno-monitorujący daje możliwość diagnostyki parametrów i trybu pracy zasilacza oraz umożliwia rejestrację zdarzeń. Dostępne języki m.in. polski, angielski, włoski, hiszpański, rosyjski itp.
  • Małe wymiary, dzięki którym nie jest wymagana duża przestrzeń do instalacji urządzenia. Upakowanie mocy na poziomie 120 kW/m2.
  • Wysoka sprawność urządzenia 96% zmniejsza straty własne urządzenia oraz ogranicza emitowane ciepło, dzięki czemu ewentualne chłodzenie pomieszczeń jest prostsze i tańsze.
  • Tryb ECO-Mode (HE) pozwala na znaczną redukcję kosztów pracy urządzenia oraz praktycznie eliminuje emisję ciepła. Możliwość programowania okresów czasu w których UPS pracuje w trybie ECO np. pora nocna.
  • Konfigurowana ilość baterii 24-40 sztuk i prądu ładowania umożliwia precyzyjne dobranie wymaganego czasu autonomii a funkcja nieciągłego ładowania baterii optymalizuje żywotność zastosowanych baterii.
  • Konfiguracja wyjścia 3:3 lub 3:1 umożliwia dostosowanie ilości wyjść w zależności od systemu odbiorczego i sposobu zasilania posiadanych odbiorników.
  • Funkcja Self-Aging pozwala na przetestowanie urządzenia z pełnym obciążeniem, nawet bez podłączonych odbiorników.
  • Automatyczna diagnostyka z funkcją FTM (Fault Trace Management) i w pełni cyfrowe sterowanie (32 bit DSP x2) gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika.
  • Wysoka wartość wejściowego współczynnika mocy ogranicza wartość prądu pobieranego przez urządzenie z sieci.
  • Maksymalna wartość wyjściowego współczynnika mocy PF=1 dostarcza o 20% więcej mocy czynnej niż standardowe rozwiązania z PF=0,8.
  • Maksymalnie szeroki zakres napięcia wejściowego -60% ÷ +25% w trybie pracy normalnej zapewnia stabilną pracę urządzenia bez konieczności korzystania z baterii, co znacząco wpływa na wydłużenie ich żywotności.
  • Szeroki zakres częstotliwości wejściowej w trybie pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci o niestabilnych parametrach oraz przy zasilaniu z agregatu prądotwórczego.
  • Prostota obsługi łatwość przyłączenia do sieci oraz proste załączanie i wyłączanie urządzenia nie wymaga od użytkownika specjalnych kwalifikacji.
  • Zaawansowane zarządzanie akumulatorami z funkcją „restingu” daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, zwiększa ich żywotność oraz obniża koszty eksploatacji.
  • Doskonała jakość napięcia wyjściowego osiągana dzięki zastosowaniu falownika IGBT z wykorzystaniem wysoko zaawansowanej technologii sterowania PWM sprawia, że dostarczane jest napięcie o stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń.
  • Duża przeciążalność zapewnia ochronę urządzenia oraz ciągłość zasilania przy występowaniu przejściowych stanów nieustalonych, oraz ogranicza konieczność przewymiarowania urządzenia w stosunku do mocy odbiorników.
  • Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami.
  • Konfigurowalność parametrów pracy napięcia nominalne, częstotliwości, preferowane tryby pracy, sposób komunikacji - znacznie poszerza gamę możliwych zastosowań.
  • Konfiguracje redundantne:
  • - praca równoległa nadmiarowa dla zwiększenia niezawodności
  • - praca równoległa pojemnościowa dla zwiększenia mocy
  • - praca HotStandby (rozdzielone zasilanie prostownika i bypass’u)

PARAMETRY TECHNICZNE

Model MY 30K
Moc 30kVA / 30kW
Ilość faz WE : WY 3:3 / 3:1
Budowa Tower
Wejście
Napięcie zasilające 380 / 400 / 415 Vac
Zakres napięcia -25% ÷ +25% @ 100% obciążenia
-65% ÷ +25% @ obciążenie ograniczone liniowo 15÷100%
Częstotliwość 50 / 60Hz
Zakres częstotliwości -20% ÷ +20%
THDi <3%
Wejściowy współczynnik mocy ≥0,99
Wyjście
Napięcie nominalne 220 / 230 / 240 VAC | 380 / 400 / 415 Vac
Współczynnik mocy 1,0
Regulacja napięcia statyczna/dynamiczna ±1% / ±3%
Częstotliwość nominalna 50 / 60 ± 0,1 Hz
Odporność na przeciążenia falownika 105% - praca ciągła; 115% - 60 min., 130% - 10 min., 155% - 60 sek., >155% - 200msek.
Sprawność w trybie On-Line 96%
Sprawność Eco Mode 98%
Współczynnik szczytu 3:1
Czas przełączenia na baterie 0ms
Baterie
Start z baterii Tak
Rodzaj akumulatorów VRLA, AGM, żel
Ilość baterii w łańcuchu 32 - 40 szt. x 12V
Maksymalna ilość baterii wewnętrznych 80 szt. x 9Ah
Maksymalny prąd chargera 20A
Czas ładowania 3 – 8 godzin do 90% pojemności (konfigurowalny)
Cykl ładowania Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu.
Wymiary i masa
Wymiary UPS (S x G x W) 300 x 834 x 1250mm
Masa UPS bez baterii 85,0 kg
Masa UPS z bateriami 301,0 kg
Sygnalizacja i porty komunikacyjne
Wskaźnik stanu pracy LCD 4,3'' + alarm dźwiękowy
Komunikacja 2 x Smart Slot na dodatkowe karty komunikacyjne, REPO (NC), 5 x Dry Contact Out, 1 x Dry Contact In, RS485 -Modbus RTU.
Warunki środowiskowe
Poziom hałasu <50 dB @ obc. 100%
Dopuszczalna temperatura pracy 0°C ÷ 40°C
Zalecana temperatura pracy 15 °C ÷ 25 °C
Temperatura składowania -25°C ÷ 55°C
Wilgotność 0 ÷ 95% (bez kondensacji)
Normy
Odporność na zakłócenia EN 62040-2:2016
Bezpieczeństwo IEC62040-1-2 :2017, CE
Wyposażenie opcjonalne
- Karta SNMP
- Karta AS400 (dry-contact)
- Czujnik warunków środowiskowych (EMD)
- Zewnętrzny wyłącznik awaryjny P.Poż.
- Bezprzerwowy bypass zewnętrzny, serwisowy
- Karta pracy równoległej
- Zdalny panel LCD
- Backfeed protection

W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.

Moc pozorna [kVA]
30
Moc czynna [kW]
30
Technology:
VFI-SS-111 (OnLine DoubleConversion)
Fazy We/Wy:
3:3
Output PF:
1
Maksymalna liczba baterii wewnętrznych
80
Autonomia dla 100% obciążenia
30 - 60 minut
