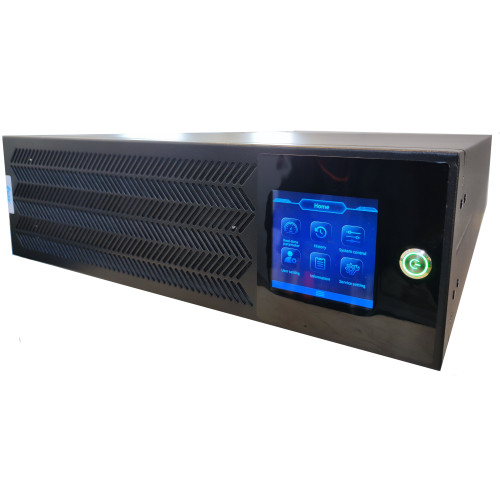

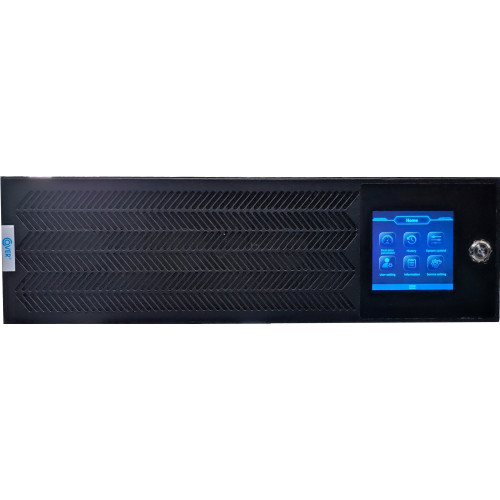

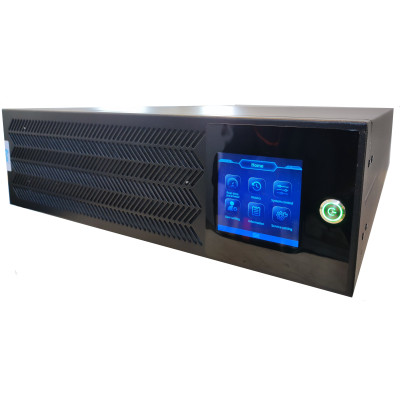

UPS COVER PS 20K

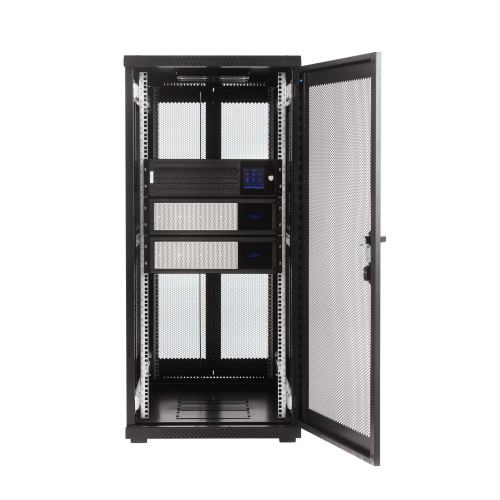

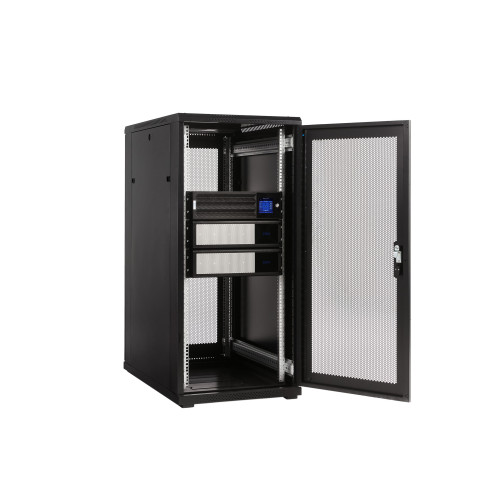

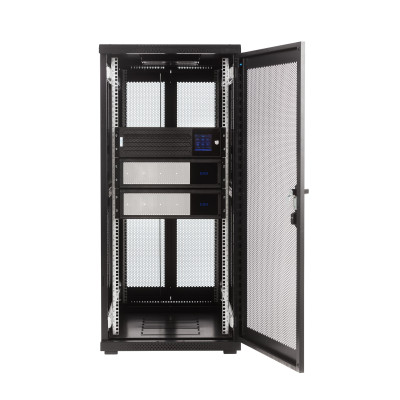

Zasilacz awaryjny COVER Online Double-Conversion, o mocy 20kVA/20kW. Moduły mocy w rozmiarze 3U, do montażu w obudowie Rack 19'. Dowolnie konfigurowany układ faz 3:3/3:1/1:1/1:3.
11-PS-20
CZAS AUTONOMII

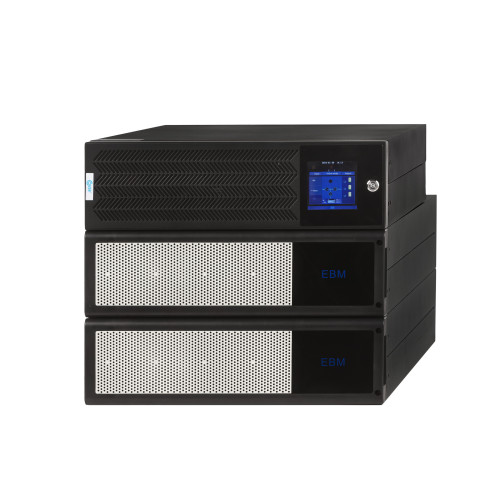

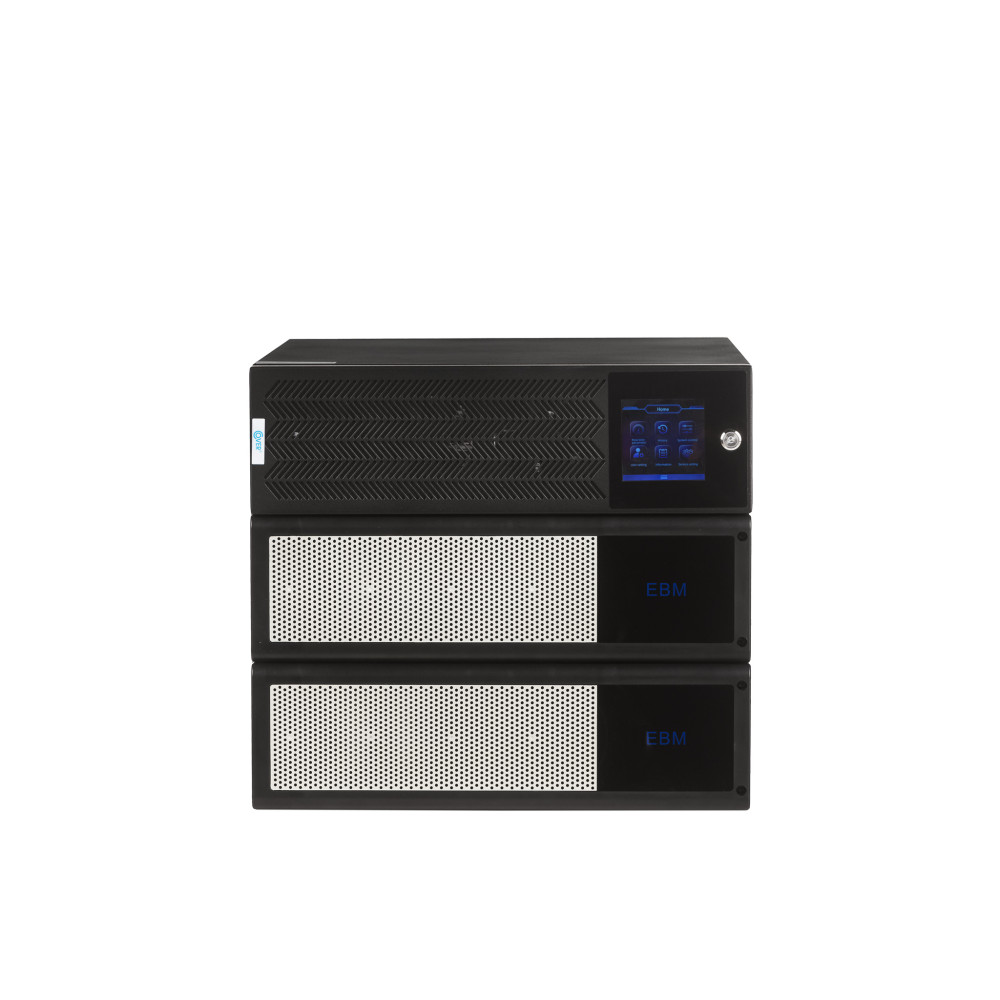

EBM PS | Obciążenie | Czas autonomii [min] |
PS 20K | ||
UPS +2xEBMs (40x9Ah) | 100% | 3.7 |
75% | 6.1 | |
50% | 11.1 | |
25% | 29 | |
UPS + 4xEBMs (2x40x9Ah) | 100% | 11.1 |
75% | 17.1 | |
50% | 29 | |
25% | 65.5 | |
UPS + 6xEBMs (3x40x9Ah) | 100% | 20 |
75% | 29 | |
50% | 48.5 | |
25% | 133.6 | |
UPS + 8xEBMSs (4x40x9Ah) | 100% | 29 |
75% | 42.6 | |
50% | 65.5 | |
25% | 172 |
PARAMETRY TECHNICZNE
Model | PS 20K |
Moc | 20kVA / 20kW |
Ilość faz WE : WY | 3:3 |
Budowa | Rack/Tower |
Wejście | |
Napięcie zasilające | 220 / 230 / 240 VAC | 380 / 400 / 415 Vac |
Zakres napięcia | 100 ÷ 160 VAC liniowo dla obc. 50% - 100%, 160 ÷ 300 VAC dla obc. 100% 174 ÷ 278 VAC liniowo dla obc. 50% - 100%, 278 ÷ 522 VAC dla obc. 100% |
Częstotliwość | 50 / 60Hz |
Zakres częstotliwości | 45 ÷ 65 Hz |
THDi | <3% |
Wejściowy współczynnik mocy | ≥0,99 |
Wyjście | |
Napięcie nominalne | 220 / 230 / 240 VAC | 380 / 400 / 415 Vac |
Współczynnik mocy | 1,0 |
Regulacja napięcia statyczna/dynamiczna | ±1% / ±3% |
Częstotliwość nominalna | 50 / 60 ± 0,1 Hz |
Odporność na przeciążenia falownika | 105% bez limitu, 125% - 10 min., 150% - 30 s., >150% - 500 ms |
Sprawność w trybie On-Line | 96% |
Sprawność Eco Mode | 98% |
Współczynnik szczytu | 3:1 |
Czas przełączenia na baterie | 0ms |
Baterie | |
Start z baterii | Tak |
Rodzaj akumulatorów | VRLA, AGM, żel |
Ilość baterii w łańcuchu | 32 - 40 szt. x 12V |
Maksymalny prąd chargera | 13A |
Czas ładowania | 3 – 8 godzin do 90% pojemności (konfigurowalny) |
Cykl ładowania | Wg DIN 41773 z automatycznym wyłączeniem ładowania wg kryterium prądu i napięcia, z kontrolą czasu. |
Wymiary i masa | |
Wymiary UPS (S x G x W) | 440 x 680 x 132 (3U) |
Masa UPS bez baterii | 32,0 kg |
Sygnalizacja i porty komunikacyjne | |
Wskaźnik stanu pracy | LCD + alarm dźwiękowy |
Komunikacja | USB, RS232, RS485, Dry in/out, EMBS, EPO, slot SNMP |
Warunki środowiskowe | |
Poziom hałasu | <65 dB @ obc. 100% |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Zalecana temperatura pracy | 15 °C ÷ 25 °C |
Temperatura składowania | -20°C ÷ 40°C |
Wilgotność | 0 ÷ 95% (bez kondensacji) |
Normy | |
Odporność na zakłócenia | EN 62040-2:2018, EN 61000-3-2:2019, EN 61000-3-3:2013+A1:2019 |
Bezpieczeństwo | EN 62040-1:2019, EN 62040-1-2:2003, 62040-3:2001, CE |
Wyposażenie opcjonalne | |
- Karta SNMP | |
- Karta AS400 mini (dry-contact) | |
- Czujnik warunków środowiskowych (EMD) | |
- Zewnętrzny wyłącznik awaryjny P.Poż. | |
- Bezprzerwowy bypass zewnętrzny, serwisowy | |
- Zdalny panel LCD | |
W związku ze stałym udoskonalaniem produktu zastrzega się możliwość zmian parametrów bez uprzedniego informowania.
- Moc pozorna [kVA]
- 20
- Moc czynna [kW]
- 20
- Technology:
- VFI-SS-111 (OnLine DoubleConversion)
- Fazy We/Wy:
- 1:1,3:1,3:3,1:3
- Output PF:
- 1
